Twee-transistor-audion
Bij een audion gaat het om een super eenvoudig maar toch gevoelig ontvangerprincipe. De bedenker van de onderhavige schakeling is een liefhebber van de vele interessante HF-experimenten die de bekende Elektor-auteur Burkhard Kainka heeft gepubliceerd. Uitgaande van Kainka’s audion-schakelingen heeft de auteur een bijzonder eenvoudige maar desondanks uitstekend presterende versie met moderne onderdelen ontwikkeld: een audion met niet meer dan twee doodgewone transistoren – en desondanks met goede ontvangsteigenschappen.
Materials
Extra info / Update
Opmerking: Sinds de oorspronkelijke publicatie van dit project/artikel kunnen sommige onderdelen, software-elementen, webpagina's en andere elementen zijn bijgewerkt of gewijzigd.
Build This Project
Bring this design to life with the Elektor PCB Service, powered by Eurocircuits. Upload the project files and order professionally manufactured PCBs or assembled boards through a proven European production platform.
Supporting KiCad, Eagle, Gerber, and ODB++ formats, the service is suitable for everything from prototypes and validation builds to series production and volume manufacturing.
Made in Europe. Fast. Reliable. Professional.
Materiaaloverzicht
Weerstanden:
R1,R5 = 1 M
R2 = 220 Ohm
R3 = 100 k
R4 = 33 k
R6 = 4k7
P1 = 10 k potmeter lineair
Condensatoren:
C1 = 500 p draaicondensator, zie tekst
C2,C4,C7 = 100 n keramisch, steek 2,5 mm
C3,C5 = 1 n keramisch, steek 5 mm
C6 = 220 µ/16 V radiaal, steek 5 mm
Spoelen:

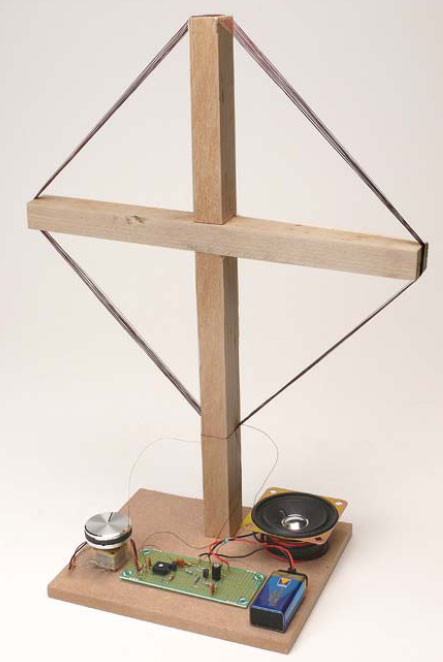

L1 = raamantenne, 20 windingen CuL-draad met aftakking bij 5 windingen (zie tekst)
Halfgeleiders:
T1,T2 = BC548
Diversen:
Experimenteerprint Elex-1
9-V-batterij + clip
Kleine luidspreker of hoofdtelefoon
R1,R5 = 1 M
R2 = 220 Ohm
R3 = 100 k
R4 = 33 k
R6 = 4k7
P1 = 10 k potmeter lineair
Condensatoren:
C1 = 500 p draaicondensator, zie tekst
C2,C4,C7 = 100 n keramisch, steek 2,5 mm
C3,C5 = 1 n keramisch, steek 5 mm
C6 = 220 µ/16 V radiaal, steek 5 mm
Spoelen:
L1 = raamantenne, 20 windingen CuL-draad met aftakking bij 5 windingen (zie tekst)
Halfgeleiders:
T1,T2 = BC548
Diversen:
Experimenteerprint Elex-1
9-V-batterij + clip
Kleine luidspreker of hoofdtelefoon
