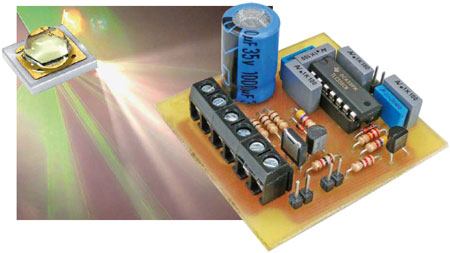

Mini-stroboscoop

Wat doet een goede leraar als hij natuurkundige verschijnselen en principes aan trillende snaren of draaiende motorassen e.d. wil laten zien, maar een gewone stroboscoop qua frequentie tekort schiet? Gaat hij voor het bord staan en tekent hij met een krijtje, hoe de leerlingen het zich moeten voorstellen? Nou, als hij ook elektronicus is, dan geeft hij in plaats van droog, theoretisch onderwijs een indrukwekkende en plastische demonstratie. En dat kan hij, omdat hij daartoe zelf een stroboscoop met geschikte eigenschappen op maat bouwt.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

120055-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 120055-1v101

Onderdelenlijst

Weerstanden:
R1,R6 = 4k7
R2 = 22 k
R3,R5 = 1 k
R4 = 2k2
R7...R9 = 1 Ohm
R10 = 220 Ohm
R11 = 10 k
P1 = 47 k potmeter, lineair
Condensatoren:
C1 = 1.000 µ/10 V radiaal, steek 5 mm, ø max. 13 mm, rimpelstroom 1 A (bijv. Farnell nr. 1165601)
C2,C3,C5,C7 = 100 n MKT, steek 5/7,5 mm
C4 = 2n2 MKT, steek 5/7,5 mm
C6 = 22 n MKT, steek 5/7,5 mm
Halfgeleiders:
D1 = 1N4148
D2 = BAT42
D3 = Power-LED OSRAM LCW CQ7P.PC-KTLP-5J7K
T1 = BC546
T2 = BC639
T3 = IRLU024NPbF (TO-251AA)
IC1 = TS556 of TLC556 (DIP16)
Verder:
S1 = enkelpolige schakelaar, 1 A
S2 = enkelpolige schakelaar
LS1 = luidspreker 8 Ohm/200 mW
BT1 = 4 AA-batterijen + batterijhouder
3 x 2-polige printkroonsteen, steek 5 mm, voor BT1, S1 en D3
3 x 2-pens header, steek 2,5 mm, voor LS1, S2 en P1
Print 120055-1
