USB-isolator

Nooit meer last van stoorsignalen of aardlussen

USB-isolator

Als je een USB-apparaat hebt dat last heeft van vervelende ruis door massalussen of als je je PC wilt beschermen tegen externe spanningen, dan vormt een USB-isolator hiervoor een uitstekende oplossing. Deze schakeling garandeert een optimale galvanische scheiding van zowel de datalijnen als de voedingslijnen tussen de PC en het aangesloten USB-apparaat.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update

• Galvanisch gescheiden data- en voedingslijnen
• Datarate instelbaar op 1,5 Mbit/s of 12Mbit/s
• Voeding voor device-zijde mogelijk via extra USB-host-aansluiting of externe netstekervoeding (5 V/min. 0,5 A)
• Trafo-isolatie = 1500 VAC gedurende 1 min
• ADuM3160-isolatie = 565 Vpiek gedurende 50 jaar
• Maximale uitgangsstroom Iuit = 500 mA @ 5 V

Component list
Weerstanden:
(1%/0,1 W, SMD 0603, tenzij anders aangegeven)
R1 = 1 k/1% 0,5 W (SMD 1206)
R2 = 33 k
R3 = 80k6
R4 = 6k04
R5 = 200 k
R6 = 90k9
R7,R8 = 28k7
R9,R10,R11,R12 = 24 Ohm
R13,R14 = 4k7
Condensatoren:
C1,C2 = 10 n/16 V X7R (SMD 0603)
C3 = 220 n/50 V X5R (SMD 0603)
C4,C5,C6 = 120 µ/6,3 V (Nichicon RFS0J121MCN1GS, type C)
C7,C8,C9,C10,C11,C12 = 100 n/25 V X7R (SMD 0603)
C13,C14,C15,C16 = 10 µ/6,3 V X5R (SMD 0805)
Spoelen:
L1,L2,L3,L4,L5,L6,L7,L8 = ferrietspoel 33Ohm@100MHz (SMD 0603, bijv. Murata BLM18PG330SN1D)
L9,L10 = 1 µH/1200 mA (SMD 1007, bijv. Taiyo Yuden CB2518T1R0M)
Halfgeleiders:
D1 = Schottky-diode PMEG3050BEP (NXP, SOD-128)
D2 = Schottky-diode PMEG6010CEH (NXP, SOD-123f)
D3,D4 = zenerdiode 5,6 V/3 W
IC1 = flyback-controller LT3575EFE#PBF (LT, TTSOP-16)
IC2 = USB-data-isolator ADUM3160BRWZ (AD, SOICW-16)
IC3 = current-limit-switch 1,0 A, NCP380HSN10AAT1G (On Semiconductor, TSOP-5)
IC4,IC5,IC6 = current-limit-switch 0,5 A, NCP380HSN05AAT1G (On Semiconductor, TSOP-5)
IC7,IC8 = USB-ESD-protection TPD2EUSB30ADRTR (TI, SOT-3)
Diversen:
S1,S2 = schuifschakelaar met wisselcontact (bijv. C&K Components PCM12SMTR)
K1,K2 = USB mini-B-connector voor printmontage (bijv. On-Shore USB-M26FTR)
K3 = voedingsconnector 1,35 mm (bijv. CUI PJ-014DH-SMT)
K4 = USB-A-connector voor printmontage (bijv. FCI 87583-2010BLF)
TR1 = transformator 3:1, 25 µH (bijv. Würth 750310471)
Behuizing Hammond 1593KBK
2 zelftappende schroeven met kruiskop, 4 x 6,4 mm, DIN7981

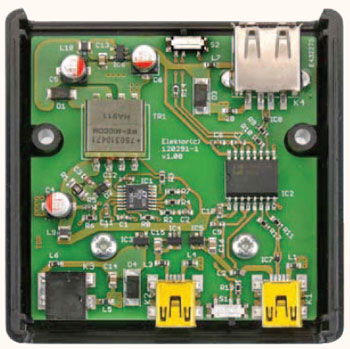

Print 120291-1 of
Compleet opgebouwde en geteste print met behuizing 120291-91
