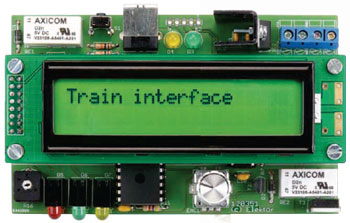

Modeltrein-interface

Met USB-aansluiting en Windows-script-editor

Modeltrein-interface

Hoeveel mensen hebben op zolder niet ergens een modelbaan staan die ze ooit voor zichzelf of de kinderen hebben aangeschaft? Na een tijdje rondjes draaien is de lol er meestal af en er zijn maar weinigen die hun baan vervolgens uitbreiden en automatiseren. Met deze kleine schakeling krijgt uw modelbaan wat meer mogelijkheden en intelligentie zonder dat daarvoor intelligente treinstellen en andere dure modelbaan-apparatuur hoeft te worden aangeschaft.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Weerstanden:
R1,R2,R18...R20 = 330 Ohm
R3,R4 = 27 Ohm
R5,R10,R12...R14 = 10 k
R6,R7,R11,R21...R24 = 4k7
R8 = 100 Ohm
R15 = 27 Ohm /1 W
R16 = 3Ohm9/5 W
R17 = 1 k
P1 = 10 k instelpotmeter
Condensatoren:
C1...C4,C7...C11,C13 = 100 n
C5,C6 = 22 p
C12 = 3µ3 MKT, steek 15 mm
Spoelen:
L1,L2 = smoorspoel 330 µH, 0,9 A, 0Ohm32 (bijv. Panasonic ELC10D331E, Farnell-nr. 1749073)
Halfgeleiders:
D1,D2,D8 = 1N4004
D3,D6 = groene LED 5 mm
D4 = gele LED 5 mm
D5 = rode LED 5 mm
D7 = blauwe LED 5 mm
T1 = BC547
T2 = BC557
T3 = FQP12N60
IC1 = PIC18F4455-I/P (geprogrammeerd, EPS 120351-41)
IC2 = 7805
IC3 = 40106
IC4,IC5 = LM311
Diversen:
RE1,RE2 = printrelais 5 V (bijv. V23106-A5401-A201)
LCD1 = LCD 2 x 20 karakters met backlight (bijv. Midas MC22005A6W-SPTLY)
ENC1 = rotary encoder + drukknop (bijv. Bourns PEC11-4230F-S0024)
K1,K2 = 2-polige printkroonsteen, steek 5 mm
K3 = 5-polige SIL-header
K4 = haakse USB-B-connector voor printmontage
S1 = druktoets (bijv. Omron B3F-3100)
X1 = kristal 24 MHz
print 120351-1
