Motoralarm
elektronische bewaking

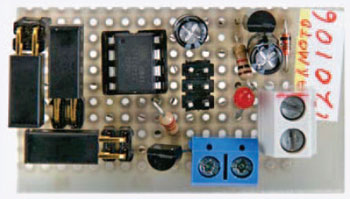

Het principe van dit alarm is heel eenvoudig: Plaats drie kwikschakelaars in een strategische opstelling op een printje in uw motorfiets; zet de motor op zijn standaard en laat een microcontroller de stand van die drie schakelaars uitlezen; dat is dan de stabiele toestand van de motor. Vervolgens gaat de controller de wacht houden. Wordt de motor bewogen, dan verandert er iets aan de stand van één of meer schakelaars en gaat het alarm af.
Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Materials
Onderdelenlijst
Weerstanden:
R1 = 22 k
R2 = 1 k
Condensatoren:
C1,C2 = 10 ?/16 V radiaal
Halfgeleiders:
D1 = 1N4148
T1 = BC547C
IC1 = ATTINY13-20PU (Atmel), DIP-8 (EPS 120106-41)
IC2 = 78L05
Diversen:
S1,S2,S3 = kogelschakelaar met haakse pennen, bijvoorbeeld RBS040200 (tilt switch 90 deg., RBS040200)
