Zuinige spanningsstabilisators

Schakelende vervangers voor 7805 en 7905

Zuinige spanningsstabilisators

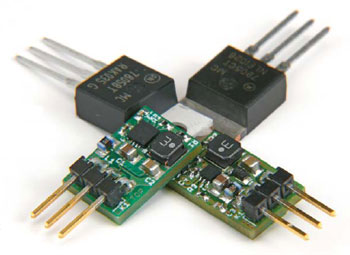

In tal van elektronicaschakelingen kom je ze tegen, lineaire spanningsregelaars in allerlei vormen en maten. Klassiekers zoals de positieve 7805 en de negatieve 7905 zijn gewoon niet meer weg te denken uit de meeste ontwerpen, maar ze springen niet bepaald zuinig om met energie door hun lineaire regelgedrag. Alle overtollige vermogen tussen in- en uitgang van zo'n stabilisator wordt omgezet in nutteloze warmte. Dat moet tegenwoordig toch beter kunnen, zuiniger, groener? Dat gaan we doen in dit artikel. Niks meer dissiperen, schakelen is de boodschap!
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update
Positieve regelaar:
- Uitgangsspanning 5 V (instelbaar met 2 weerstanden)
- Ingangsspanning 6...17 V
- Uitgangsstroom max. 1 A
- Max. uitgangsrimpel 80 mVtt bij 17 V in en 1 A uit
- Afmetingen en aansluitgegevens identiek aan standaard 7805
Negatieve regelaar:
- Uitgangsspanning -5 V (instelbaar met 2 weerstanden)
- Ingangsspanning -6...-17 V
- Uitgangsstroom max. 0,85 A
- Max. uitgangsrimpel 36 mVtt bij -17 V in en 0,85 A uit
- Afmetingen en aansluitgegevens identiek aan standaard 7905
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
positieve regelaar
Weerstanden:
R1 = 430 k 1%/0,1 W, SMD 0402
R2 = 82 k 1%/0,1 W, SMD 0402
R3 = 0OhmOhm1 1%/0,1 W, SMD 0402
Condensatoren:
C1 = 10 µ/25 V, X5R, SMD 0805 (bijv. TMK212BBJ106KG-T)
C2 = 22 µ/6,3 V, X5R, SMD 0805 (bijv. JMK212BJ226MG-T)
C3 = 3n3/25 V, X7R, SMD 0402
C4 = 100 n/25 V, X5R, SMD 0402
Zelfinducties:
L1 = 100 nH, SMD 0805 (bijv. MLZ2012DR10D)
L2 = 3,3 µH, 4x4 mm (bijv. NRS4018T3R3MDGJ)
Halfgeleiders:
IC1 = TPS62150RGTT buck-converter, QFN-16
Diversen:
K1 = 3-pens haakse header, steek 2,56 mm
Print 120212-1

negatieve regelaar
Weerstanden:
R1 = 15 Ohm 1%/0,1 W, SMD 0402
R2 = 1k24 1%/0,1 W, SMD 0402
R3 = 4k99 1%/0,1 W, SMD 0402
Condensatoren:
C1 = 10 µ/25 V, X5R, SMD 0805 (bijv. TMK212BBJ106KG-T)
C2 = 22 µ/6,3 V, X5R, SMD 0805 (bijv. JMK212BJ226MG-T)
C3 = 10 n/25 V, X5R, SMD 0402
C4 = 100 n/25 V, X5R, SMD 0402
Zelfinducties:
L1 = 100 nH, SMD 0805 (bijv. MLZ2012DR10D)
L2 = 3,3 µH, 4x4 mm (bijv. NRS4018T3R3MDGJ)
Halfgeleiders:
IC1 = TPS61170DRVR boost-converter, 6-SON
IC2 = MAX4073TAXK+T current-sense amplifier, SC-70-5
D1 = PD3S230H-7 Schottky-diode, PowerDI323
Diversen:
K1 = 3-pens haakse header, steek 2,56 mm
Print 120212-2
