Actieve LED-kerstboom

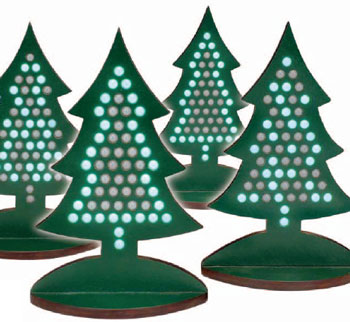

Zelfs bij de kerstartikelen is elektronica tegenwoordig niet meer weg te denken. Moesten we het vroeger meestal doen met een keten van gloeilampjes die hooguit konden knipperen, nu kunnen we kiezen uit vele soorten LED-verlichting met ingebouwde lichteffecten. Maar als echte elektronicus kun je dat natuurlijk beter en uitgebreider zelf maken, zoals deze kerstboom die met 56 LED's een uitgebreide lichtshow van meer dan drie kwartier laat zien.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Controller-print
Weerstanden:
R1,R4,R14 = 4k7
R2,R3 = draadbrug
R5 = 330 Ohm (optioneel)
R6...R13 = 680 Ohm (of 820 Ohm of 1 k, zie tekst)
Condensatoren:
C1 = 47 µ/16 V
C2,C3 = 27 p ker.
Halfgeleiders:
D1 = LED rood, 3 mm (optioneel)
IC1 = PIC18F2685-E/SP (Microchip)
Diversen:
X1 = kristal 24 MHz
K1 = voedingsconnector (bijv. Lumberg 1613 20)
K2 = 2-pens SIL-header (optioneel)
K3 = 5-pens SIL-header
K4 = 16-pens-SIL-header (of stukje 16-aderige flatcable)
evt. druktoets voor modus en reset
Print 120634-1

LED-Print
D1...D56 = high-ef ciency-LED 5 mm
K1 = 16-pens-SIL-header (zie K4 controller-print)
Print 120634-2
