Batterij-bijna-leeg-indicator
Simpel maar doeltreffend
Deze schakeling geeft een signaal met een LED als de spanning van een te bewaken batterij of accu daalt beneden een instelbare minimum spanning. De BLI (Bijna-Leeg-Indicator) bestaat uit een spanningsreferentie, een comparator en een LED-indicator.
Materials
Extra info / Update
Opmerking: Sinds de oorspronkelijke publicatie van dit project/artikel kunnen sommige onderdelen, software-elementen, webpagina's en andere elementen zijn bijgewerkt of gewijzigd.
Build This Project
Bring this design to life with the Elektor PCB Service, powered by Eurocircuits. Upload the project files and order professionally manufactured PCBs or assembled boards through a proven European production platform.
Supporting KiCad, Eagle, Gerber, and ODB++ formats, the service is suitable for everything from prototypes and validation builds to series production and volume manufacturing.
Made in Europe. Fast. Reliable. Professional.
Materiaaloverzicht
Onderdelenlijst
Weerstanden:
R1 = 4k7
R2 = zie tekst
R3,R4 = zie tekst
R5 = 680 k
R6 = 22 Ohm
R7 = 15 k
R8 = 27 k
P1 = 10 k instel
Condensatoren:
C1 = 2µ2/16 V
Halfgeleiders:
D1 = LED groen
D2 = LED rood
D3 = high-efficiency-LED rood
T1 = 2N6028
IC1 = LM10
Diversen:

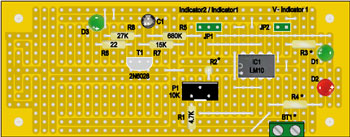

Elex-print
Weerstanden:
R1 = 4k7
R2 = zie tekst
R3,R4 = zie tekst
R5 = 680 k
R6 = 22 Ohm
R7 = 15 k
R8 = 27 k
P1 = 10 k instel
Condensatoren:
C1 = 2µ2/16 V
Halfgeleiders:
D1 = LED groen
D2 = LED rood
D3 = high-efficiency-LED rood
T1 = 2N6028
IC1 = LM10
Diversen:
Elex-print
