Capacitieve naderingsschakelaar

Drukknop zonder bewegende delen

Bij de zelfbouw van zelfbalancerende elektrische voertuigen stuit men op het probleem dat er op een betrouwbare manier moet worden bepaald of de bestuurder nu wel of niet op de treeplank staat. Mechanische oplossingen bleken niet zo betrouwbaar. Een zuiver elektronische detector in de vorm van een capacitieve naderingsschakelaar daarentegen wel. Deze kan natuurlijk ook voor allerlei andere toepassingen worden aangepast.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

www.atmel.com/tools/atmelstudio.aspx

120505-PCB.pdf

120505-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

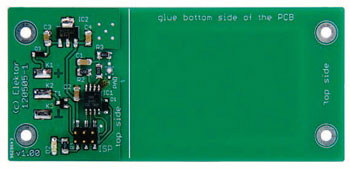

PCB

Download Gerber bestand: 120505-1.zip

Onderdelenlijst

Onderdelenlijst
Weerstanden:
(SMD 1206)
R1 = 1k5
R2..R4 = 120 Ohm

Condensatoren:
(SMD 1206, keramisch)
C1 = 100 n/25V
C2,C3 = 1 µ/16V
C4 = 4µ7/10V

Halfgeleiders:
D1,D3 = BAT42W Schottky-diode, SOD-123
D2 = LED rood, SMD 1206
IC1 = ATtiny25, SOIC-8 (geprogrammeerd, bestelnr. 120505-41)
IC2 = MCP1703-5, SOT-223
T1 = BSS138, SOT-23

Diversen:
K4 = 3x3-pens SMD-pinheader, steek 2,54 mm
Print 120505-1
