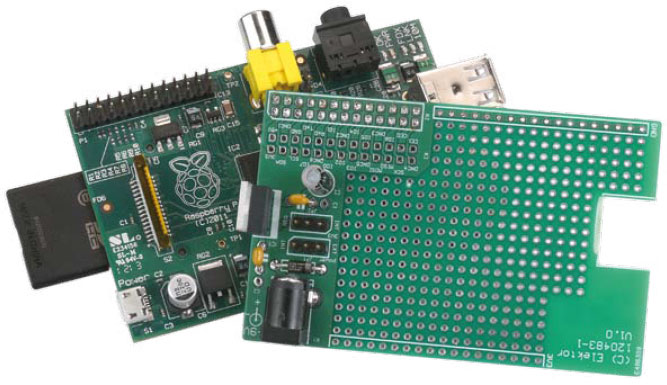

Raspberry Pi prototyping-board

Zet de RPi aan het werk in uw eigen project!

Raspberry Pi prototyping-board
Eén van de leuke aspecten van de Raspberry Pi is dat hij beschikt over een kleine, eenvoudige uitbreidingsconnector, waarop de gebruiker rechtstreeks eigen interfaces en schakelingen kan aansluiten. Om dat nog gemakkelijker te maken, presenteren we in dit artikel een prototyping-board waarmee eigen interfaces en schakelingen voor de Raspberry Pi eenvoudig kunnen worden opgebouwd.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Condensatoren:
C1,C2 = 100 n
C3 = 10 µ/25 V, radiaal
Halfgeleiders:
D1 = 1N4001
IC1 = LM1117T-3.3
Diversen:
K1 = 2,1-mm-voedingsconnector voor printmontage
K2 = tweerijige 26-polige (2x13) pinheader (female), hoogte = 10,8 mm (zie tekst)
JP1,JP2 = 3-pens pinheader, 0,1’’ penafstand, met jumper
Print 120483-1
