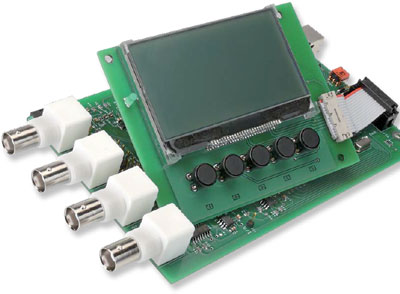

Precisie-LCR-meter
Hoge nauwkeurigheid hoeft niet duur te zijn deel 3 (slot)
In deze derde en laatste aflevering:
enige correcties in het schema;
het printontwerp en de onderdelenlijsten;
over de behuizing en de bouw;
over eerste gebruik en ijking.
Log hier in als abonnee om het artikel te lezen.
Dit Elektor-artikel verder lezen?
Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Probeer 6 maanden
Stopt automatisch.
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Onderdelenlijst
Onderdelenlijst
hoofdprint
Weerstanden:
(SMD 0805 1%, tenzij anders aangegeven)
R1,R16,R17,R28 = 10Ohm
R2,R34 = 820 k
R3,R5,R11,R13 = 8k2
R4,R10,R47,R55,R56,R71,R72,R78,R81,R82,R94,R95 = 10 k
R6,R58,R59 = 1k8
R7,R100 = 5 k instel (Vishay-Sfernice TS53YJ502MR10)
R8,R60,R62 = 16 k
R9,R23,R25,R35,R38,R39,R41,R52,R68,R69,R70,R87,R88,R96 = 56 Ohm
R12,R14 = 5k6
R15,R97 = NC (not connected)
R18 = 10 k 0,05% 10 ppm (Panasonic ERA6ARW103V)
R19 = 1 Ohm
R20 = 1 k 0,05% 10 ppm (Panasonic ERA6ARW102V)
R21 = 100 Ohm 0,05% 5 ppm (Vishay-Dale TNPU0805100RAZEN00)
R22 = 100 k 0,05% 10 ppm (Panasonic ERA6ARW104V)
R24,R26,R27,R29,R33,R36,R37,R40,R44,R57,R64 = 100 Ohm
R30,R61,R76,R77,R80,R101 = 20 k
R31 = 750 Ohm
R32,R42,R49,R66,R93 = 100 k
R43,R84,R85,R86,R89 = 2Ohm2
R45,R73 = 39 k
R46,R90,R91 = 680 Ohm
R48,R51,R74 = 4k7
R50 = 0 Ohm
R53,R65 = 470 Ohm
R54 = 1 k
R63,R98 = 1k6
R67 = 62 Ohm
R75 = 5 k instel (Bourns 3266W-1-502LF)
R79 = 4k3
R81 = 7k5
R83 = 30 k
R92 = 430 Ohm
R99 = 2 k
Condensatoren:
(SMD type 0805 tenzij anders aangegeven)
C1,C2,C4,C10,C11,C12,C20,C26,C27,C28,C29,C31,C33,C34,C35,C36,C37,C40,C41,C43,C44,C45,C46,C47,C48,C49,C50,C51,C53,C54,C61,C63,C65,C78,C80,C86,C87,C88 = 100 n/25 V 10% X7R
C3,C9,C62,C64,C90 = 1 µ/25 V 10% X7R
C5,C13,C18 = 15 n/50 V 5% NPO, type 1206
C6,C7,C14,C15,C16,C56 = 47 n/50 V 5% NPO, type 1206
C8,C73,C89 = 1 n/50 V 5% NP0
C17,C21,C23,C55,C60 = NC (Not Connected)
C19,C25 = 150 p/50 V 5% NP0
C22,C52,C58,C59 = 1,5 n/50 V 5% NP0
C24,C32,C69,C72,C74,C75,C81,C85 = 2µ2/16 V 10% X7R
C30,C57 = 4n7/50 V 5% NP0
C38,C39,C83,C84 = 33 p 5% NP0
C42,C70 = 33 µ/6,3 V tantaal, A-behuizing (Vishay-Sprague 293D336X96R3A2TE3)
C66,C71,C82 = 10 n/50 V 10% X7R
C67,C77,C79 = 4µ7/10 V 10% X5R
C68,C76 = 470 µ/6,3 V tantaal, D-behuizing (Kemet T495D477K006ATE100)
Inducties:
L1 = dubbele inductie 20 µH, SMD (Bourns PM3602-20-RC)
L2,L3 = ferrietkraal, SMD 0805 (Murata BLM21PG221SN1D)
Halfgeleiders:
(SMD, tenzij anders aangegeven)
D1,D2,D3,D4,D5 = BAV199 (SOT23)
D6 = LED groen, 3 mm, through-hole, horizontale montage (Dialight 551-0207F)
D7 = MBR0520 (SOD123)
D8,D9 = LED rood, type 0805 (bijv. Kingbright KP-2012SURC)
D10 = BAT54A (SOT23)
U1 = OPA725AIDBV, TI (SOT23-5)
U2 = MAX7404CSA, Maxim (SOIC-8)
U3 = 74HCT4052D (SOIC-16)
U4, U20 = TLC2274AID, TI (SOIC-14)
U5 = INA128U, TI (SOIC-8)
U6,U11,U14 = OPA365DBV, TI (SOT23-5)
U7 = PGA103U, TI (SOIC-8)
U8 = 74HCT4053D (SOIC-16)
U9 = C8051F061-GQ, Silicon Laboratories (TQFP-64)
U10 = LM4040D25IDBZ, TI (SOT23)
U12 = DAC8811CDGK, TI (MSOP-8)
U13 = SN74LVC2G53DCT, TI (SM-8)
U15 = REG102GA-A, TI (SOT223-5)
U16 = LT1611CS5 Linear Technology (SOT23-5)
U17 = TPS72325DBV, TI (SOT23-5)
U18 = TLV70030DDC, TI (SOT23-5)
U19 = FT232RL, FTDI (SSOP-28)
Diversen:
Y1 = kristal 24 MHz (bijv. Euroquartz 24.000 MHz HC49/4H/30/50/40+85/18pF/ATF)
SW1 = tuimelschakelaar (RS Components, code 734-6934)
J1,J2,J3,J6,J7,J8,J17,J21,J22 = 2-pens header, male, steek 2,54 mm
J4,J5,J14 = 1-pens header, male, gebogen (zie tekst)
J10,J11,J12,J13 = BNC-connector, horizontaal, geïsoleerd (bijv. TE Connectivity 1-1337543-0)
J15 = 10-polige header HE10 (bijv. Multicomp MC9A12-1034)
J16 = 14-polige header HE10 (bijv. Multicomp MC9A12-1434)
J17 = 2-pens header, male, gebogen, steek 2,54 mm
J19 = USB-connector type B, horizontaal (bijv. TE Connectivity 292304-1)
K1 = druktoets (Omron B3F-10xx series)
print nr. 110758-1
of compleet opgebouwde en geteste print 110758-91
behuizing (Hammond 1455L1601 met belettering)
M3-boutjes, moeren, afstandsbussen, ringen
Onderdelenlijst
display/keyboard-module
Weerstanden:
(SMD 0805 1%)
R1,R2,R3,R4,R10,R11 = 4k7
R5,R6,R7,R9 = 56 Ohm
R8 = 1 k
Condensatoren:
(SMD, type 0805)
C1,C2,C3,C4,C5,C6,C7,C8,C9,C10 = 1 µ/25 V 10% X7R
Halfgeleiders:
D1,D2,D3,D4 = BAT54A (SOT23)
D5 = LED groen, 3 mm through-hole (bijv. Kingbright L-424GDT)
Q1,Q2 = N-kanaals MOSFET (SOT23) (bijv. Fairchild FDV303N)
Diversen:
U1 = grafisch display, Displaytech 64128M-FC-BW-3
J1 = 14-pens low-profile transition-header, HE10, hoogte max 5,4 mm (Harting 09 18 114 9622)
K1,K2,K3,K4,K5 = druktoets (Multicomp TS0B22)
flatcable-connector voor 14-aderige kabel (bijv. Multicomp MC6FD014-30P1)
1 m 14-aderige flatcable (waarvan 10 cm wordt gebruikt) (3M 3365-14)
print 110758-2
of compleet opgebouwde en geteste print 110758-92
