Wi-Fi-besturingskaart

Draadloze besturing van RGB-LED-strips, motoren, relais en meer

Wi-Fi-besturingskaart

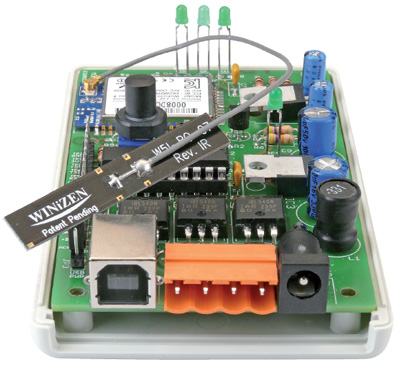

De Wi-Fi-module maakt een onstuitbare opmars, dus het leek ons hoog tijd om eens na te denken over het aansturen van huishoudelijke apparatuur via het draadloze thuisnetwerk. In dit artikel stellen we een module aan u voor waarmee u apparatuur in huis kunt besturen vanaf uw mobiele telefoon. Voor het voorbeeld namen we een RGB-LED-strip, maar een veelheid aan andere toepassingen liggen voor de hand.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden (5%, 0,25W):
R1,R2,R3,R4,R5,R8 = 1 k
R6,R7 = 47 k
R9 = 10 k
Condensatoren:
C1,C2 = 22 p, keramisch, 50 V, steek 2,5 mm
C3,C5,C7 = 100 n, Z5U, 50 V, steek 5 mm
C4,C6 = 10 µ/63 V radiaal, steek 2,5 mm
C8 = 330 µ/16 V radiaal, steek 3,5 mm
C9 = 100 µ/50 V radiaal, steek 3,5 mm
Spoel:
L1 = 330 µH/1 A, steek 5 mm, bijv. Würth Elektronik type 7447452331
Halfgeleiders:
D1,D3,D4,D9,D10,D11 = 1N5819
D2 = zenerdiode 3 V, bijv. BZX79-C3V0
D5,D6,D7,D8 = LED groen, 3 mm
IC1 = PIC18F14K50-I/P
IC2 = MCP1825S-3302E/AB
IC3 = LM2575T-5.0/NOPB
T1,T2,T3 = IRL540
T4 = BC547
Diversen:
MOD1 = WizFi220 module met antenne, Elektor-bestelnr. 130076-92
JP1 = 6-pens header, steek 2,54 mm
JP2 = 5-pens header, steek 2,54 mm
JP3 = 2-pens header, steek 2,54 mm
Jumper voor JP3
K1 = USB-B connector
K2 =4-polige haakse printconnector, steek 5,08 mm, bijv. MSTBA4
K3 = voedingsconnector, female, voor printmontage
20-pens DIP-voet voor IC1
S1 = druktoets Multimec type RA3FTL6, met kapje type S09-16.0
X1 = 12-MHz-kristal, HC49/S-behuizing
Kastje Hammond type 1593QGY
Print 120718-1
