Slow-start stabilisator

Voor het voeden van nauwkeurige meetschakelingen en A/D-converters is een standaard 7805-stabilisator gewoonlijk niet bruikbaar omdat deze te veel ruis aan zijn uitgang levert en ook geen nauwkeurig gedefinieerd inschakelgedrag heeft.

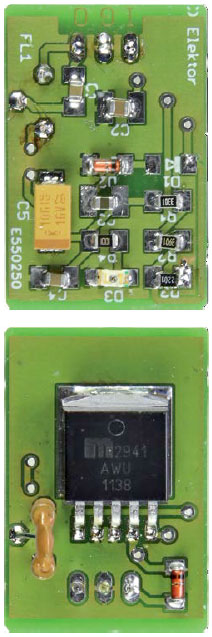

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden (SMD 1206):
R1 = 3k3
R2 = 3k09
R3 = 2k2
R4 = 1k
Condensatoren:
C1,C4 = 100 n (SMD 1206)
C2 = 470 n (SMD 1210)
C3 = 10 µ/16 V (SMD 1210)
C5 = 22 µ/10 V (SMD 2312)
Halfgeleiders:
D1,D2 = LL4148
D3 = low-current LED, shape 1206
D4 = LL4150
IC1 = MIC2941AWU TR (TO-263)
Diversen:
EMI suppression filter DSS6NE52A222Q55B (Murata)
Print 130173-1
