X-Treme aanloopstroom-begrenzer

Zware belastingen gecontroleerd inschakelen

X-Treme aanloopstroom-begrenzer
Dit volledig analoge project zonder microcontroller (!) werd ontwikkeld naar aanleiding van een vraag om hulp van een doorgewinterde modelvliegtuig-hobbyist in het Elektor-team. Hij vliegt graag met grote toestellen met veel vermogen en zijn probleem was dat de voedingsconnectoren steeds werden beschadigd als de accu op de motorbesturing werd aangesloten. Dat kwam door flinke vonken die het gevolg waren van grote aanloopstromen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
(0,25 W, 1%, SMD 1206)
R1 = 2,74 k *
R2 = 1k5
R3,R6,R8 = 3k3
R4,R5 = 470 k
R7 = 1M8
R9 = 10 k
R10 = 0 Ohm
Condensatoren:
C1,C2 = 10 µ/25 V, X5R, SMD 1206
C3 = 470 n,100 V, X7R, SMD 1206
Halfgeleiders:
D1 = 1SMB5925B zenerdiode, SMB (Farnell-nr. 1894811)
D2 = PMEG6010CEH, Schottky-diode, NXP, SOD-123F (Farnell-nr. 1510694)
D3 = SM6T12CA, TVS-diode, STmicroelectronics, SMB (Farnell-nr. 9885870)
D4 = HSME-A401-P4PM1, LED groen, Avago, PLCC-4 (Farnell-nr. 1058419)
IC1 = LT1716CS5#PBF, comparator, Linear Technology, SOT-23-5 (Farnell-nr. 1417738)
T1,T2,T3,T4,T5,T6 = IPB017N06N3, N-MOSFET, Infineon, TO-263-7 (Farnell-nr. 1775519)
T7,T8 = 2N7002, N-MOSFET, Diodes Inc., SOT-23 (Farnell-nr. 1713823)
Diversen:
K1...K4 = connectoren voor grote stromen, male & female paren, verguld *
Koellichaam, ½ brick formaat, Aavid Thermalloy type 241204B92200G, afm. 60,96 x 57,91 x 11,4 mm (Farnell-nr. 1703176)

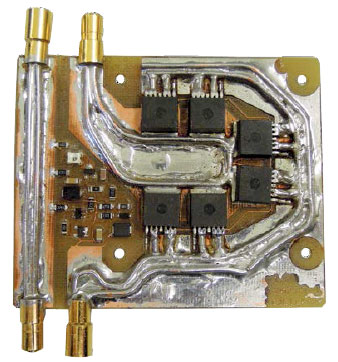

Print nr. 120733-1
* door de gebruiker te kiezen, zie tekst
