Breedband Wienbrug-oscillator met enkelvoudige potmeter

Breedband Wienbrug-oscillator met enkelvoudige potmeter
Deze Wienbrug-oscillator (naar Max Wien, 1866–1938) levert een sinus van ongeveer 15 Hz tot 150 kHz met constante amplitude en lage vervorming. Er zijn slechts vier opamps nodig en het geheel werkt op een enkele 9-volts batterij. Bovendien is er in tegenstelling tot bij de meeste Wienbrug-oscillatoren geen dubbele potentiometer nodig voor de afstemming.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1,R2,R3,R6,R10,R11 = 10 k
R7 = 100 k
R4,R9,R12 = 100 Ohm
R5 = 12 k
R8 = 1 k
P1,P2 = 10 k potentiometer, logaritmisch
R13 = LDR, R(donker) > 100 kOhm, bijv. Excelitas Tech type VT90N1 (Farnell-nr. 2568243)
Condensatoren:
C1,C5 = 1 µ
C2,C6 = 100 n
C3,C7 = 10 n
C4,C8 = 1 n
C9-C12 = 47 µ/16 V, radiaal
Halfgeleiders:
D1,D2,D3 = 1N4148
D4 = LED rood, 5 mm
IC1,IC2 = TL072ACP
Diversen
SW1 = draaischakelaar, 2-polig, 4-standen, C&K Components type RTAP42S04WFLSS
K1,K2 = 2-polige printkroonsteen, steek 5 mm

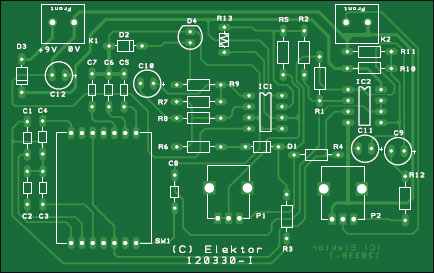

Print nr. 120330-1
