Ton Giesberts
Over dit artikel

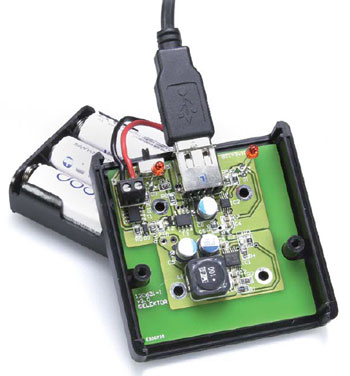

Mobiel laadstation

Met het Elektor-USB-PowerPack

Mobiel laadstation
Het doel van dit project is om het mogelijk te maken vanuit standaard oplaadbare penlite-batterijen, bijvoorbeeld NiMH-cellen, mobiele apparaten zoals smartphones en tablets effectief op te laden via de USB-connector.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
(SMD 0805, 125 mW)
R1,R3 = 1M8, 1%
R2 = 330 k, 1%
R4,R5 = 200 k, 1%
R6 = 47 k, 1%
R7 = 2k7, 5%
R8 = 10 k, 5%
R9 = 1 k, 5%
R10 = 18 k, 5%
R11 = 1k5, 5%
R12 = 1 M, 5%

Condensatoren:
C1,C6 = 10 µ/10 V, X5R, SMD 0805 (Taiyo Yuden LMK212 BJ106MG-T)
C2,C7 = 100 n, 50 V 10%, X7R, SMD 0805
C3 = 10 p, 50 V, ±0,5pF, C0G/NP0, SMD 0805
C4 = 2µ2/6,3 V, 10%, X5R, SMD 0805
C5 = 220 µ/6,3 V, 20%, SMD, Ir=2,8 A (Nichicon PCS0J221MCL1GS)
C8,C9 = 120 µ/6,3 V, 20 %, SMD, Ir=2,8A (Nichicon PCS0J121MCL9GS)
C10 = 1 n, 50 V, 10%, X7R, SMD 0805
Spoelen:
L1 = 10 µH, 5 A, 0,025 Ohm, 20% (Würth Electronics 74477110)
L2 = ferrietkraal, 70 Ohm @ 100MHz, 3,5 A, 0,022 Ohm, SMD 0603 (Murata BLM18KG700TN1D)
Halfgeleiders:
D1,D3 = LED rood, 3 mm, met normale aansluitdraden (low current)
D2 = 5,1 V zenerdiode, 0,5 W (SOD123), Diodes Inc. MMSZ5231B-7-F
IC1 = TPS61030PWPG4 (Texas Instruments)
IC2 = TPS2511DGN (Texas Instruments)
T1,T3 = DMS3016SSS-13 (SO8)
T2 = BC547
Diversen:
K1 = USB-connector, type A, female, voor printmontage, SMD
K2 = 2-polige verticale schroefconnector, 3,81 mm penafstand (Phoenix Contact MKDS 1/2-3.81)
S1 = Schuifschakelaar, enkelvoudig wisselcontact, haaks, 100 mA (C&K Components OS102011MA1QN1)
Behuizing, 66,22 x 67,22 x 28,00 mm (Hammond 1593KBK)
PC-schroeven (4 x 1/4" zelftappend, 6,4 mm, Hammond 1593ATS50)
BT1 = 3-AA-batterijhouder (Keystone 2475) + batterij-clip (BUD Industries HH3449)
3 NiMH-accu’s
Print nr. 120631-1
