Bus-stapper

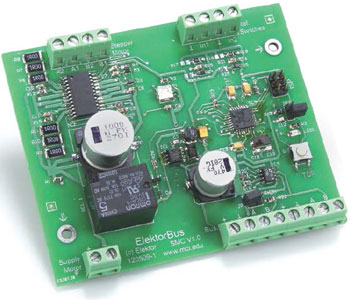

Stappenmotor-driver voor de ElektorBus

Bus-stapper
De ElektorBus biedt veel mogelijkheden, zowel in de domotica als in de meettechniek. Dankzij de modulaire hard- en software zijn eigen toepassingen snel te bouwen. We vullen onze ElektorBus-'bouwdoos' nu aan met een kaart voor het aansturen van een stappenmotor.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1 = 0 Ohm
R2,R12,R15 = 39 k
R3 = 680 Ohm
R4 = 100 Ohm
R5,R23 = 100 k
R6..R11 = 1Ohm0 (Vishay CRCW25121R00FKEG)
R13,R19,R20 = 10 k
R14 = 10 Ohm
R16,R18 = 0 Ohm (zie tekstkader)
R17,R21 = niet monteren (zie kader)
R22 = 120 Ohm
R24,R25 = 10 k optioneel (zie kader)
R26 = 4k7
P1 = instelpotmeter 10 k (POT4MM-2)
Condensatoren:
(SMD 0805, tenzij anders gespecificeerd)
C1 = 68 µ/10 V tantaal (AVX TPSB686K010R0600)
C2 = 470 µ/35 V elco (Panasonic EEEFK1V471AQ)
C3,C5,C8,C12 = 10 n
C4 = 1000 µ/50 V elco (Panasonic EEVFK1H102M)
C6 = 68 n
C7 = 220 n
C9 = 5n6
C10,C11 = 1 n
C13,C14,C17 = 10 µ/6,3 V (AVX TCJA106M006R0300)
C15,C16 = 100 n
C18,C19 = 22 p
Spoelen:
L1 = 47 µH (744773147)
Halfgeleiders:
D1 = Schottky-diode 1 A/60 V (B160-13-F)
D2,D3,D6 = diode 1N4148
D4,D5 = zenerdiode 5V1 (BZX384-B5V1)
T1 = BC849B, SOT-23
LED1 = LED groen (5988270107F)
IC2 = L6208D (SO24)
IC3 = ATmega328P-AU
IC4 = LT1785CS8
Diversen:
JP1 = 2x3-pens pinheader, steek 2,54 mm
JP2,JP3 = 2-pens pinheader, steek 2,54 mm
K1..K9 = 2-polige printkroonsteen, steek 5,08 mm
S1 = druktoets (Omron B3S-1000)
X1 = kristal 16 MHz, 50 ppm, 16 pF (Epson Toyocom FA-365)
Print 120509-1
