8x8 Duo-LED-matrix

met ATmega328Pt

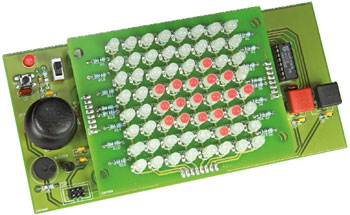

8x8 Duo-LED-matrix
Dit artikel beschrijft een alternatieve methode voor het aansturen van een matrix van een groot aantal LED's met slechts enkele I/O-lijnen van een microcontroller. Als voorbeeld-applicatie voor de schakeling is een spelletje ontwikkeld waarbij een LED met behulp van een joystick over de matrix kan worden gestuurd.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Hoofdprint
Weerstanden:
R1,R5 = 390 Ohm
R2,R3,R4,R6 = 10 k
R7 = 1 k
JOY1 = 2-assige joystick 2x10 k + drukknop (bijv. Conrad-nr. 425637-89, bijpassende knop 710047-89)
Condensatoren:
C1...C11 = 100 n, steek 5 mm
Halfgeleiders:
D1 = 1N4004
LED1 = LED rood, 5 mm
T1 = BC547
IC1 = ATmega328P-PU (geprogrammeerd, EPS 130146-41)
IC2 = 7805
IC3,IC4,IC5 = 74HC595
IC6,IC7 = 74HCT04
Diversen:
9-V-blokbatterij met aansluitclip houder
Print 130146-1

Display-print
R1...R16 = 360 120 Ohm
LD1...LD64 = duo-LED groen/rood, IF = 10 mA (bijv. Conrad-nr. 156269-89)
SV1,SV2,SV3 = 8-pens female connector pinheader
Print 130146-2
