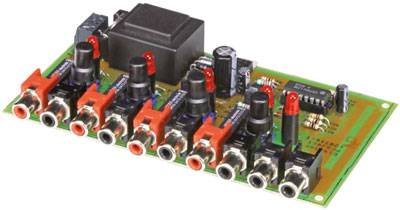

Stereo audio-selector

4 -> 1 of 1 -> 4 Ook geschikt voor beginnende elektronici

Stereo audio-selector
Regelmatig vragen we onze lezers om hun zelf ontworpen schakelingen naar ons toe te sturen (in elk geval de beschrijving). Liefst niet te moeilijk en liefst ook voor toepassingen waar we niet (meer) zo vaak over berichten - zoals audio. De schakeling in dit artikel voldoet aan beide criteria: ze is heel eenvoudig om te bouwen en het gaat over de verwerking van geluidssignalen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden (1/4 W, 1%):
R1,R7,R9,R11,R18..R21 = 100 Ohm
R2..R5 = 1k2
R6,R8,R10,R12 = 390 Ohm
R13..R17 = 1 k
R22 = 560 Ohm
R23,R24 = 100 k
Condensatoren:
C1 = 0,1 µ/100 V keramisch
C2 = 10 µ/100 V elco
C3 = 1000 µ/25 V elco
C4 = 1µ/63 V elco
C5 = 10p/100 V keramisch
Halfgeleiders:
D1..D4 = 1N4148
D5..D8, D13 = LED 5 mm geel
D9..D12 = 1N4004
Diversen:
F1 = zekering 500 mA snel
TR1 = nettrafo, sec. 9 V, 2 VA
S1..S4 = druktoets met maakcontact
IC1 = LM7805CT
IC2 = CD74HC175E
Re1..Re4 = DIL-relais voor printmontage (bijv. MEDER DIP05-2A72-21D)
K1..K10 = cinch-bus voor printmontage
