CAN-tester
Met uitgebreide mogelijkheden

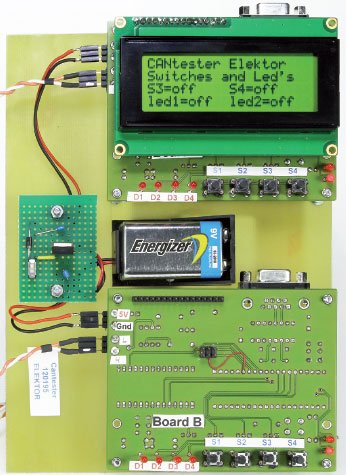

Moderne voertuigen (auto's, vrachtwagens, motorfietsen, landbouwvoertuigen etc.) zijn tegenwoordig rijdende (mobiele) netwerken geworden. Diverse regeleenheden in deze voertuigen zijn via een netwerk (CAN-bus) met elkaar verbonden en wisselen via dit netwerk gegevens met elkaar uit. Deze schakeling biedt de mogelijkheid om allerlei experimenten en testen met de CAN-bus uit te voeren. Bovendien bestaat de mogelijkheid om de tester te verbinden met een bestaande CAN-bus voor het monitoren van data en het opsporen van fouten.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Onderdelenlijst (per bord)
Weerstanden:
R1,R2,R5..R8,R11 = 1 k
R4,R11 = 10 k
R3,R9,R10 = 120 Ohm
R12 = 330 Ohm
P1 = instelpotmeter 10 k (bijv. Bourns 3386P-1-103LF, Farnell-bestelnr. 9355030)
Condensatoren:
C1..C4 = 22 p
C5...C9 = 1 µ/63 V radiaal
Halfgeleiders:
D1..D6 = LED rood, 3 mm
IC1 = ATmega8515-16PC (geprogrammeerd, nr. 120195-42a voor bord A en nr. 120195-42b voor bord B)
IC2 = MAX232ACPE
IC3 = PCA82C250 (8-pens DIP) of PCA82C250T (SO8, adapterprintje nodig)
IC4 = SJA1000 (28-pens DIP) of SJA1000T (SO28, adapterprintje nodig)
Diversen:
X1 = kristal 8 MHz
X2 = kristal 16 MHz
LCD1 = LCD met 4x20 karakters (Elektor-bestelnr. 120061-73)
K1 = 16-pens pinheader, steek 2,54 mm
K2 = 2x3-pens pinheader, steek 2,54 mm
K3..K6 = 3-pens pinheader, steek 2,54 mm, met jumper
K7 = haakse 9-polige female sub-D-connector voor printmontage
K8,K10 = 2-polige printkroonsteen, steek 5,08 mm
K9 = 2-pens pinheader, steek 2,54 mm, met jumper
S1..S5 = miniatuur druktoets met maakcontact (bijv. TE Connectivity 3-1437565-0, Farnell-bestelnr. 2060813)
Print 120195-I
Weerstanden:
R1,R2,R5..R8,R11 = 1 k
R4,R11 = 10 k
R3,R9,R10 = 120 Ohm
R12 = 330 Ohm
P1 = instelpotmeter 10 k (bijv. Bourns 3386P-1-103LF, Farnell-bestelnr. 9355030)
Condensatoren:
C1..C4 = 22 p
C5...C9 = 1 µ/63 V radiaal
Halfgeleiders:
D1..D6 = LED rood, 3 mm
IC1 = ATmega8515-16PC (geprogrammeerd, nr. 120195-42a voor bord A en nr. 120195-42b voor bord B)
IC2 = MAX232ACPE
IC3 = PCA82C250 (8-pens DIP) of PCA82C250T (SO8, adapterprintje nodig)
IC4 = SJA1000 (28-pens DIP) of SJA1000T (SO28, adapterprintje nodig)
Diversen:
X1 = kristal 8 MHz
X2 = kristal 16 MHz
LCD1 = LCD met 4x20 karakters (Elektor-bestelnr. 120061-73)
K1 = 16-pens pinheader, steek 2,54 mm
K2 = 2x3-pens pinheader, steek 2,54 mm
K3..K6 = 3-pens pinheader, steek 2,54 mm, met jumper
K7 = haakse 9-polige female sub-D-connector voor printmontage
K8,K10 = 2-polige printkroonsteen, steek 5,08 mm
K9 = 2-pens pinheader, steek 2,54 mm, met jumper
S1..S5 = miniatuur druktoets met maakcontact (bijv. TE Connectivity 3-1437565-0, Farnell-bestelnr. 2060813)
Print 120195-I
