Virtueel haardvuur

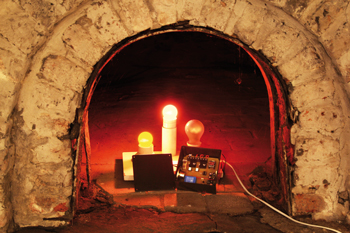

Een zacht brandend, knetterend haardvuur vindt iedereen mooi, maar niet iedereen kan zich een open haard in de woonkamer veroorloven. Daarom presenteren we hier een alternatief met embedded elektronica en mp3, maar zonder rook, stank, rondvliegende sintels en (buiten in de kou) houthakken. Deze schakeling produceert niet veel warmte, maar ze is gemakkelijk aan te steken.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
(0,25 W tenzij anders vermeld)
R1,R2 = 100 k
R3 = 1 k
R4,R5 = 100 Ohm
R6 = 4k7
R7,R8 = 220 Ohm
R9,R11 = niet aanwezig voor 230 V
R10 = draadbrug voor 230 V
P1 = instelpotmeter 100 k
P2 = instelpotmeter 100 Ohm/0,5 W
Condensatoren:
C1,C2,C6 = 100 n
C3 = 470 µ/16 V
C4 = 220 µ/16 V
C5 = 22 µ/16 V
Halfgeleiders:
B1 = bruggelijkrichter, bijv. Vishay type 2W005G-E4/51 (Farnell-nr. 1497581)
D1 = 1N4001
IC1 = PIC12F683P-I/P (geprogrammeerd, nr. 130274-41)
IC2 = LM386N-1
IC3 = LP2950CZ-3.3/NOPB
IC4,IC5 = MOC3022M
T3 = BC547
TRI1,TRI2 = BT138-800
Diversen
F1 = zekering, 1AT
HS1, HS2 = koellichaam, 21 K/W, Fischer Technik type FK 230 SA L1 (Farnell-nr. 1892318)
K1,K2,K3,K4 = 2-polige printkroonsteen, steek 7,5 mm
K5 = 2-polige printkroonsteen, steek 5 mm
SoundModule1 = Tenda MP3-speler *
SoundModule2 = WTV020-SD-mini MP3-speler *
DIP6-voetje voor IC4 en IC5
DIP8-voetje voor IC1 en IC2
TR1 = voedingstrafo voor printmontage, 2 x 115 V prim./2 x 6 V sec., Block type AVB1.5/2/6 (Farnell-nr. 1131474)
Zekeringhouder voor printmontage, met kap
Behuizing, bijv. Hammond type 1591USBK (Farnell-nr. 1426582)
LS = miniatuur luidspreker 8 Ohm/1 W
Print nr. 130274-1
* Gebruik òf SoundModule1 òf SoundModule2
