High-end eindtrap voor actieve boxen

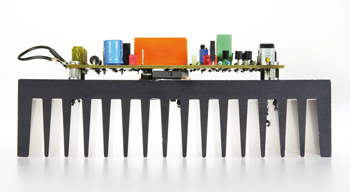

Compacte versterker voor actieve luidsprekerboxen

High-end eindtrap voor actieve boxen
Een actieve box is vergeleken met zijn passieve tegenhanger weliswaar veel omslachtiger, maar heeft toch duidelijke audio-technische en daarmee klinkende voordelen. Om de inspanningen binnen de perken te houden, hebben we een eenvoudige eindtrapmodule ontwikkeld. We kunnen er twee, drie of vier stuks van in een box inbouwen (voor een twee-, drie- of vierwegsysteem), samen met een actief scheidingsfilter, en het geheel voeden uit één netvoeding.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
(¼ W/1%, tenzij anders aangegeven)
R1 = 560 Ohm
R2 = 10 k
R3,R6,R7,R9,R13,R14,R15 = 100 Ohm, 400 mW
R4,R5 = 68 Ohm
R8 = 300 Ohm
R10 = 11 k
R11,R19 = 1 k
R12 = 22 k*
R16,R17 = 330 Ohm
R18 = 10 Ohm, 1 W, 5 %
P1 = 200 Ohm, meerslagen-instelpotmeter, staand
Condensatoren:
C1 = 4µ7/63 V, steek 5/7,5 mm
C2 = 1 n/63 V, steek 2,5/5 mm
C3,C4 = 100 n/100 V, X7R, steek 2,5/5 mm
C5 = 100 n/63 V, MKT, steek 2,5/5 mm
C6 = 10 µ/63 V, MKT, steek 5/7,5/10/15 mm
C7 = 100 p/1000 V, MKP, steek 5 mm
C8 = 100 n/63 V, MKT, steek 2,5/5 mm
C9 = 100 n/63 VAC, MKT, steek 2,5/5 mm
C10,C11 = 100 µ/100 V, ø max. 13,5 mm, steek 5 mm
C12 = 220 p/1000 V, 5 %, MKP, steek 5 mm
Halfgeleiders:
D1,D2 = 1N5402
D3 = 1N4148
T1,T2,T11 = MPSA92
T3,T4,T5 = MPSA42
T6 = BC549C
T7 = MJE350
T8 = MJE340
T9 = 2SK1058
T10 = 2SJ162
Diversen:
K1,K2 = 2-polige printkroonsteen, steek 5 mm
RE1 = RT314024, relais voor printmontage, 24 V/1440 Ohm, 1x maak 250 VAC/16 A
K3...K10 = Faston-vlakstekker, staand, steek 5,08 mm
T9,T10 = isolatieplaatje voor TO-3P, bijv. Kapton MT-film 0,15 mm
Koellichaam 1,2 K/W, bijv. SK 85/75 SA van Fischer Elektronik
Print nr. 130007-1
* Zie tekst artikel
