Aardbevingsdetector

Met piëzo-sensor

Aardbevingsdetector

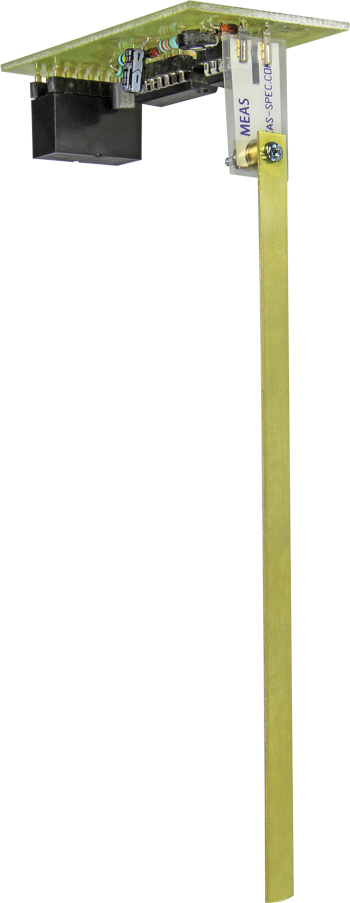

Deze eenvoudige schakeling geeft een akoestische en visuele waarschuwing wanneer een schok, trilling of beving wordt gedetecteerd. Er is tevens een relais aanwezig waarmee andere apparatuur of externe signaalgevers kunnen worden geactiveerd.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1 = 82 k
R2 = 470 k
R3 = 100 k
R4 = 1 k
R5 = 100 Ohm
P1 = 100 k instelpotmeter
Condensatoren:
C1 = 4,7 µ/16 V
C2 = 100 n
Halfgeleiders:
D1,D2,D3,D4 = 1N4148
LED1 = low-current LED rood, 3 mm
T1 = BC547
IC1 = MCP601 (Microchip)
IC2 = 74HC132
Diversen:
BZ1 = actieve piëzo-buzzer (bijv. Multicomp MCKPT-G1210-3916))
S1 = drukknop met verbreekcontact
RE1 = printrelais 3 V (bijv. Omron G5V2H13DC)
Sensor = LDTM-028K (Measurement Specialties)
Print 130517-1
