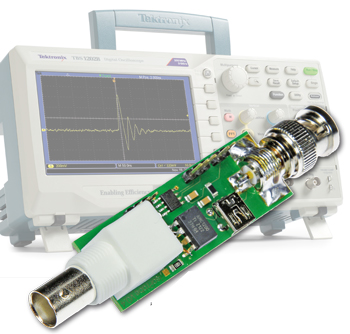

Geïsoleerde scoop-probe

Handzaam en praktisch

Voor de particulier is een oscilloscoop met galvanisch gescheiden ingangen eigenlijk niet te betalen. Een andere oplossing is een set differentiële probes. Daarmee kun je - binnen grenzen - wel spanningen zonder massareferentie meten, maar dergelijke probes zijn veelal nog steeds duurder dan de oscilloscoop die men in het privé-lab heeft staan. Dus wat te doen als je vanwege de veiligheid of de opzet van een schakeling een geïsoleerde meting wilt verrichten?

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

www.ti.com/product/iso124

www.ti.com/product/amc1200

www.elektormagazine.nl/130297

130297-PCB.pdf

Onderdelenlijst

Onderdelenlijst
Weerstanden
(SMD 1206):
R1 = 10 Ohm
R2 = 9 M
R3 = 1 M
R4 = 100 k
R5,R6 = 1 k
Condensatoren:
C1..C4 = 100 n (SMD 1206)
Inducties:
L1 = 10 µH (SMD 1206)
Halfgeleiders:
U1 = AduM5242 (SOIC-8)
U2 = AMC1200 (SOP-8)
U3 = OPA333AIDBV (SOT-23)
Diversen:
CON1 = BNC-connector voor paneelmontage
CON2,CON5 = 3-pens pinheader, steek 2,54 mm
CON3 = mini-USB-bus voor printmontage
CON4 = 2-pens pinheader, steek 2,54 mm
CON6 = BNC-connector voor printmontage
Print 130297-1 verkrijgbaar bij auteur: erik@lins.de
