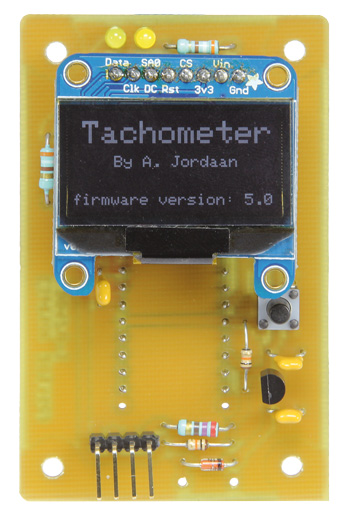

Draaibank-tachometer

Met een Arduino Micro en OLED-display

Draaibank-tachometer
Deze tachometer voor draai- of freesbank geeft de rotatiesnelheid van uw machine in rpm. Hij is volledig elektronisch, dus mechanische ombouw is niet nodig, en hij kan met zowel CNC- als klassieke machines overweg. Hij is voorzien van een Arduino Micro en een 0,96 inch OLED-display. Als extraatje heeft hij ook nog een klok die weergeeft hoe lang uw machine in bedrijf is.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1,R5 = 390 Ohm
R2,R4 = 10 k
R3 = 270 Ohm
Condensatoren:
C1,C2,C3 = 100 n, steek 5 mm
Halfgeleiders:
IC1 = 78L05Z
LED1 = LED geel, 3 mm
LED2 = LED, 3 mm, kleur naar keuze (optioneel, zie tekst)

Diversen:
MOD1 = Arduino Micro (Farnell-bestelnr. 2285194)_
S1 = druktoets voor printmontage, 6x6x9,5 mm
SV1 = 8-pens female pinheader
K2 = 4-pens haakse pinheader
K1 = 9-V-batterijclip met aansluitdraden
Reflectieve Optische IR-sensor, bijv. TCRT5000
Monochroom 0,96” 128x64 OLED grafisch display, Adafruit nr 326 (UG-2864HSWEG01)
34-pens DIP IC-voetje voor Arduino Micro (zelf te maken met female SIL-headers)
print nr 130470-1
