Modelvliegtuig-vinder

Rechtstreeks naar de plaats des onheils!

Modelvliegtuig-vinder
Iedere modelbouwpiloot heeft op een bepaald moment wel eens een vliegtuig naar beneden zien gaan buiten de grenzen van het vliegveld. Soms is de locatie van het kostbare vliegtuig duidelijk, maar een andere keer kan het wel eens heel lang zoeken worden. Hoog gras, bomen of zelfs onzekerheid waar het vliegtuigje naar beneden ging maken het moeilijk om dat kostbare toestel terug te vinden. Dus wordt het tijd voor een radiorichtingzoeker die u idealiter rechtstreeks naar de crash-locatie brengt.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst

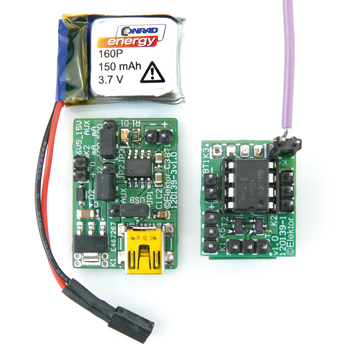

Zender
R1 = 10 k 1%, SMD0805
R2 = 22 k 1%, SMD0805
IC1 = PICAXE-08M2, geprogrammeerd
T1,T2 = DTB123YK
K1,K2,K5 = 3-pens pinheader, steek 2,54 mm
K3 = 4-pens pinheader, steek 2,54 mm (optioneel, zie tekst)
K4,BT1 = 2-pens pinheader, steek 2,54 mm’
Zendermodule (op K3), ASK, 433 MHz ISM-band, bijv. Quasar Electronics type QAM-TX1, 433 MHz (Farnell-bestelnr. 1304024)
LiPo-accu 3,7 V/130 mAh
Print nr. 120139-1
Ontvanger
Weerstanden:
R1 = 1 k
R2 = 620 Ohm 1%
R3 = 360 Ohm 1%
R4 = 2k7
Condensatoren:
C1 = 100 n, steek 5 mm of 7,5 mm
Halfgeleiders:
D1...D10 = LED oranje, 2,5 x 5 mm rechthoekig, 20 mA
T1 = 2N7000
IC1 = LM3914
Diversen:
BZ1 = (niet op de print) piëzo-transducer, met aansluitdraden (Farnell-bestelnr. 1193640)
K1,K2,(BZ1) = 2-pens pinheader, steek 2,54 mm
(MOD1) = 15-pens pinheader, recht, steek 2,54 mm
MOD1 = AM SuperHet Receiver, QAM-RX3, 433 MHz (RS Components bestelnr. 742-4484)
Batterijhouder voor 3 of 4 AA(A)-batterijen, zie tekst
Print nr. 120139-2

Onderdelenlijst
LiPo-lader (optioneel)
Weerstanden:
R1 = 1k5, SMD0805
Condensatoren:
C1 = 100 n, SMD0805 X7R
C2,C3 = 10 µ/10 V, SMD0805, X7R
C4 = 10 µ/25 V, SMD1206, Y5V
Halfgeleiders:
D1 = LED rood, SMD0805
D2 = PMEG2010AEH (Farnell-bestelnr. 1510673)
IC1 = MAX1811ESA+ (Farnell-bestelnr. 1593327)
IC2 = NCP1117ST50T3G (Farnell-bestelnr. 2112617)
Diversen:
K1 = mini-USB-connector type B, SMD-uitvoering
K2,(BT2) = 2-pens pinheader, steek 2,54 mm
JP1,JP2,JP3 = 3-pens pinheader, steek 2,54 mm, met jumper
print nr. 120139-3
