Ultrasone afstandsmeter

±3 mm nauwkeurig tot op vier meter

Ultrasone afstandsmeter

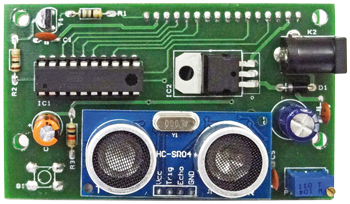

De firma Cytron Technology [1] is gespecialiseerd in onderdelen voor educatieve robotica-projecten. Hun HC-SR04 ultrasone (US) sensor is een eigen ontwikkeling. Deze sensor bestaat niet alleen uit een US-sensor en ontvanger, maar heeft ook enige intelligentie aan boord. Daarmee wordt het heel makkelijk om hem te interfacen met een microcontroller of met een µC-board zoals een Arduino.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1 = 68 Ohm
R2 = 1 k
R3 = 10 k
P1 = 10 k meerslagen-instelpotmeter (Bourns 3296W-1-103LF)
Condensatoren:
C1,C3,C5 = 100 n
C2 = 470 µ/16 V, steek 10 mm
C4 = 220 µ/16 V, steek 7,5 mm
Halfgeleiders:
D1 = 1N4007
T1 = BC337-40
IC1 = ATtiny4313-20PU (geprogrammeerd, nr. 130546-41)
IC2 = LM7805
Diversen:
LCD1 = LCD-module 2x16 karakters (bijv. Fordata FDCC1602N-FLYYBW51SE)
MOD1 = 4-pens SIP-header voor US-sensor
US-sensor HS-SR04
K1 = voedingsconnector voor printmontage
S1 = druktoets (bijv. Alps SKHHALA010)
Print 130546-1
