Mollenverjager

Mollenverjager

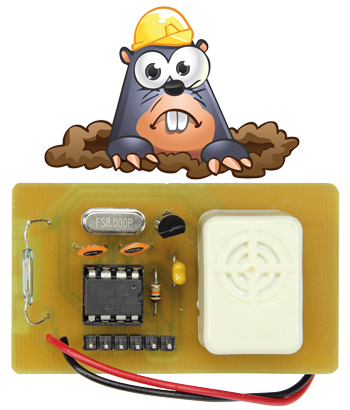

Een tijd geleden werd de auteur benaderd door een kennis met de vraag of hij geen elektronische mollenverjager kon bouwen om de mollen te verjagen die het gazon aan het omwoelen waren. Aangezien hij niet veel van het gedrag van mollen wist, werden eerst enkele commerciële apparaten op Internet opgespoord om te kijken hoe deze werkten. De meeste ‘elektronische’ mollenverjagers bleken gebruik te maken van een 400-Hz-signaal dat elke 30 tot 40 seconden wordt uitgezonden.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1 = 10 k
Condensatoren:
C1,C2 = 22 p
C3 = 100 n
Halfgeleiders:
IC1 = PIC12F675 -I/P (geprogrammeerd, nr. 140078-41)
IC2 = LP2950-50
Diversen:
X1 = kristal 8 MHz
K1 = 2-pens pinheader, steek 2,54 mm
K2 = 6-pens pinheader, steek 2,54 mm
S1 = Reed-schakelaar (geopende contacten in ruststand, bijv. Meder MK6-6)
BZ1 = 3-pens actieve buzzer, 400 Hz (bijv. EMS-06-4TP, verkrijgbaar bij Reichelt, nr. SUMMER 6V P)
9-V-batterij met aansluit-clip
Kleine magneet
Print 140078-1
