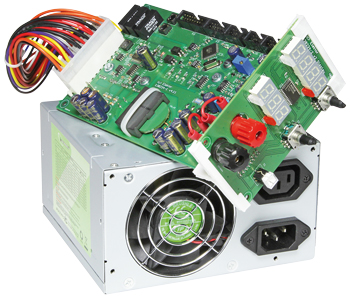

Professionele labvoeding
Kwaliteit heeft zijn prijs...
Lees dit artikel verder met een Elektor-lidmaatschap.
Sluit u aan bij tienduizenden ingenieurs en elektronicaliefhebbers wereldwijd als
lid. Profiteer van toegang tot Elektor Magazine, de Elektor-bibliotheek, exclusieve kortingen,
vroege meldingen over Academy Pro-producten en meer. Kies vandaag nog een lidmaatschap
en ontdek alles wat Elektor te bieden heeft. Log hier in Bent u al lid?
PRINT (Gold)
- 8x Elektor Magazine (print)
- 8x Elektor Magazine (digitaal)
- Geïntegreerde Elektor Industry sectie
- Toegang tot het Elektor-archief*
- Toegang tot meer dan 5.000 Gerberfiles
- 10% korting in de Elektor-store*
plus 20 euro verzendkosten.
* Ledenkorting en onbeperkte toegang tot het hele archief alleen voor volledige GOLD of GREEN members. Proefleden hebben beperkte toegang tot het online archief.
DIGITAAL (Green)
- 8x Elektor Magazine (print)
- 8x Elektor Magazine (digitaal)
- Geïntegreerde Elektor Industry sectie
- Toegang tot het Elektor-archief*
- Toegang tot meer dan 5.000 Gerberfiles
- 10% korting in de Elektor-store*
* Ledenkorting en onbeperkte toegang tot het hele archief alleen voor volledige GOLD of GREEN members. Proefleden hebben beperkte toegang tot het online archief.
KOOP DIT ARTIKEL (PDF)
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of Eurocircuits.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
(tenzij anders aangegeven: 0,1 W/1 %, SMD 0603)
R1,R18,R48,R49,R56,R57 = 1 k
R2 = 56 Ohm, 5 %/0,33 W, SMD 0805
R3,R50,R58 = 3k3
R4,R14,R17,R33,R43,R52,R53 = 10 k
R5..R7,R9,R11,R12 = 27 k, 0,1%
R8,R10 = 2k7, 0,1%
R13,R15,R54,R59,R60 = 5k6
R16,R23 = 100 Ohm
R19 = 560 k
R20 = 1 M
R21 = 330 Ohm
R22,R41 = 270 Ohm
R25 = 12 k
R26 = 2k4
R27 = 3k9
R28 = 100 k
R29,R30 = 560 Ohm, 1,5 W, SMD 2512
R31 = 82 Ohm, 0,25 W, SMD 1206
R32,R42 = 22 k
R34 = 15 k
R35 = 0 Ohm (soldeerbrug)
R36 = niet aanwezig
R37 = 56 k
R38 = 39 k
R39 = 160 k
R40 = 6k8
R44..R47 = 1k8, 5 %/1 W, bedraad
R51 = 0Ohm33, 2 W, SMD 2512
R55 = 4k7
P1 = 2 k, meerslagen-instelpotmeter, staand model (Farnell 9353755)
Condensatoren:
(tenzij anders aangegeven: 50 V, X7R, SMD 0603)
C1..C6,C11,C13..C15,C19,C22,C31,C34,C37,C38,C41,C46,C51,C52,C54..C59,C61..C70,C74 = 100 n
C7 = 680 p, NP0
C8 = 82 p, NP0
C9 = 4n7
C10,C71 = 56 µ/63 V, steek 3,5 mm, ø 8 mm
C12,C24..C26,C28,C30,C42..C44,C60,C72,C73 = 100 µ/63 V, low-ESR, steek 3,5 mm, ø 8 mm
C17,C18,C33,C35,C36 = 1 µ, X5R
C16,C20,C21,C23,C27,C32,C45,C47,C48 = 100 n, SMD 1206
C29 = 1 n
C39,C49 = 2µ2/50 V, X5R, SMD 0805
C40 = 1 µ/100 V, PET, steek 7,5 mm
C50,C53 = 18 p
C66 = 100 n/630 V, SMD 1812
Spoelen:
L2,L3,L4 = 47 µ/0,9 A, dubbele smoorspoel (Farnell 1869658)
L5 = 10 µ, SMD 0805 (Reichelt JCI 2012 10µ)
Halfgeleiders:
D1..D3,D11 = BAS40W Schottky-diode, SMD SOT323 (Farnell 8734380)
D4,D5 = B560C Schottky-diode, SMD SMC (Farnell 1858602)
D6,D7 = PMEG4010ET Schottky-diode (Farnell 2311223)
D9,D10,D12,D13 = PMEG6030EP Schottky-diode, SMD SOD128 (Farnell 1829207)
D8 = BZV55-C2V4 zenerdiode, SMD mini-MELF (Farnell 1097193)
LED1,LED2,LED4..LED8 = LED oranje, SMD 0603
OK1..OK3 = KB817-B, DMD4, standaard opto-coupler
T1..T3 = BC817, SMD SOT23
T4 = TTA1943, TO-3P (Farnell 1901958, alternatief 2SA1943)
T5..T8 = PSMN015-60PS, TO220 (Farnell 1845643)
IC1,IC3 = TL5580, SMD SOIC8 (Farnell 1755396)
IC2 = LM311D, SMD SOIC8 (Farnell 2293183)
IC4 = INA196AIDBVT, SMD SOT23-5 (Farnell 1564942)
IC5,IC11 = 74HC1G04GW, SMD SOT353 (Farnell 1085251)
IC6 = 74HCT74D, SMD SOIC14 (Farnell 1085304)
IC7 = 74HCT4538D, SMD SOIC16 (Farnell 1631658)
IC8 = TL074, SMD SOIC14 (Farnell 1459705)
IC9 = ATmega32-A, SMD 44TQPF (geprogrammeerd, nr. 130234-41)
IC10,IC12 = 78L05, SMD SOIC8
IC13,IC14 = IR2183SPBF, SMD SOIC8 (Farnell 1023247)
IC15 = LT1461CCS8-4, 4,096 V, SMD SOIC8 (Farnell 1663430)
IC16 = MCP4922-E/SL, SMD SOIC14 (Farnell 1332114)
IC17 = LTC6992CS6-2, SMD TSOT23-6 (Farnell 1848046)
DC1,DC3 = TMA 1215S, 12/15 V, 1 W, Traco (Farnell 1007521)
DC2 = TMH 1215S, 12/15 V, 2 W, Traco (Farnell 1007560)
Diversen:
X1 = kristal 16 MHz, SMD HC49
Koellichaam voor T4, Fischer SK 08, 3,2 K/W (Reichelt V 4511D)
Koellichaam voor T5..T8, Fischer SK 125 84, 5,8 K/W (Farnell 4621335)
K5 = 2x5-pens boxheader
K6 = 2x8-pens boxheader
K4, K7, K8 = 2x3-pens boxheader
K3 = 24-pol. ATX-2.2-connector voor printmontage (Farnell 2113352)
K1,K2,K9,K10 = vlakstekker voor printmontage, 4,8 x 0,5 mm (Farnell 4215552)
RE = relais 12 V, 2 x om, (Reichelt FIN 40.52.9 12V)
2 x ferrietkern E32/6/20-3F4 (Farnell 3056107)
Tie-wraps voor bevestiging van de kernen
Isolatieschijf, keramisch, TO-3P, voor T4 (RS 283-3830)
Isolatieschijf, keramisch, TO220, voor T5..T8 (RS 177-7767)
M3-bouten en moeren voor koellichaam en T4...T8
19”-behuizing, 3 hoogte-eenheden, met:
Drager 3HE, bijv. Hammond 84TE 235mm type F
2 x geleidingsrails voor 19”-behuizing, 220 mm lang
Print nr. 130234-1 en -3
Onderdelenlijst display
Weerstanden:
R1 = 10 k, 1 %/0,1 W, SMD 0603
Condensatoren:
C1, = 100 n/50 V, X7R, SMD 0603
Halfgeleiders:
LD1..LD4,LD6..LD8 = SC39-11GWA, LED-display rood , gem. kath. (Farnell 2314233)
LED1,LED3 = LED groen, rechthoekig, bedraad (Farnell 1142607)
LED2,LED4 = LED rood, rechthoekig, bedraad (Farnell 1581150)
IC1 = MAX7221CWG+, SMD SOIC (Farnell 9725725)
Diversen:
S1 = druktoets met LED, Multicomp MCSPHN3-YCA043T (Farnell 2146950)
S2,S3 = draai-encoder met druktoets (Mouser 652-PEC12R-4220F-S24)
Knoppen voor draai-encoder (Reichelt KNOPF 15/6 MATT)
Afdekkappen voor knoppen (Reichelt ABDECKKAPPE 15 SCHWARZ)
K1 = 2x8-pens boxheader
2x 2x8-pens persconnector voor flatcable
16-polige flatcable
Print nr. 130234-2
