Temp-sensor-board

Met RS485-interface

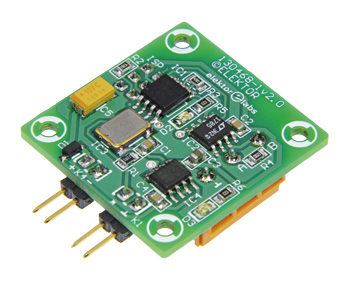

Temp-sensor-board
Voor veel automatiseringstaken hebben we temperatuursensoren nodig. Via RS485 kunnen de gemeten waarden betrouwbaar worden verstuurd, ook over langere afstanden. Ons compacte Temp-sensor-board is uitgerust met een ATtiny-controller en een RS485-driver; er kunnen meerdere temperatuursensoren parallel worden geschakeld. We bieden daarbij firmware aan die gebruik maakt van het ElektorBus-protocol voor de overdracht van de meetwaarden. Het project wordt gecompleteerd met PC-software voor weergave van de data.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden (SMD 0805):
R1 = 2k2
R2,R3 = 4k7
R4 = 120 Ohm
R5,R6 = 1 k
Condensatoren:
C1,C2,C4 = 100 n/25 V, 10 %, X7R, SMD 0805
C3 = 10 µ/25 V, 10 %, X5R, SMD 0805
C5 = 100 µ/16 V, 20 %, tantaal, SMD case F
Halfgeleiders:
D1 = PMEG2010AEH
D2 = LED geel, SMD 0805
D3 = LED groen, SMD 0805
IC1 = ATtiny85-20SU, SMD SO-8S2
IC2 = LT1785, SMD SO-8
IC3 = 8 MHz kristaloscillator, 5 x 7 mm, SMD (LF SPXO019079)
IC4 = 78L05
Diversen:
K1,K4 =haakse 2-pens pinheader, steek 2,54 mm
K2 = 2x3-pens pinheader of boxheader, steek 2,54 mm
K3 = 3-polige printkroonsteen, steek 5,08 mm
Print 130468-1
