VariLab 402 (1)

40-V-labvoeding met tweetraps regeling

VariLab 402 (1)
Een labvoeding is een van de meest essentiële apparaten in een elektronicalab. Zo'n voeding moet betrouwbaar zijn en ze moet precies doen wat je ze opdraagt, zonder zelf storingen te veroorzaken of last te hebben van plotselinge belastingsvariaties. Deze voeding maakt gebruik van een tweetraps regeling met een schakelende en analoge trap, en heeft een groot uitgangsbereik van 0 tot 40 V.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden (SMD 0805, tenzij anders vermeld):
R1 = 1k54, 1 %, 125 mW
R2 = 52k3, 1 %, 125 mW
R3,R18,R19,R56 = 100 Ohm, 1 %, 125 mW
R4 = 51 k, 1 %, 125 mW
R5,R29,R34,R46,R52 = 10 k, 1 %, 125 mW
R6 = 1M2, 1 %, 125 mW
R7,R8,R21,R32 = 10 Ohm, 1 %, 125 mW
R9 = 0Ohm01, 5 %, 1 W (TE Connectivity/CGS, CGSSL1R01J)
R10,R11 = 2Ohm7, 1 %, 125 mW
R12 = 3Ohm9, 5 %, 125 mW
R13 = 10 Ohm, 1 %, 0,75 W (Vishay Draloric, CRCW201010R0FKEF, 2010)
R14 = 47 k, 1 %, 125 mW
R15,R24,R36,R44,R45 = 1 k, 1 %, 125 mW
R16 = 3k3, 1 %, 1 W (Multicomp, RCL1218 3K3 1% 100 PPM/K E3, 1218)
R17 = 0Ohm05, 1 %, 1 W (Bourns, CRM2010-FZ-R050ELF, 2010)
R20,R23,R25,R26,R31,R47,R59 = 2k00, 1 %, 125 mW
R22 = 44k2, 1 %, 125 mW
R27 = 6k04, 1 %, 125 mW
R28,R39 = 4k7, 1 %, 125 mW
R30,R58 = 18k0, 1 %, 125 mW
R33 = 1 M, 1 %, 125 mW
R35,R43 = 3k3, 5 %, 125 mW
R37 = 200 Ohm, 1 %, 125 mW
R38 = 470 Ohm, 1 %, 125 mW
R40,R41 = 1k5, 5 %, 125 mW
R42 = 1k8, 5 %, 125 mW
R48 = 16k9, 1 %, 125 mW
R49 = 15 k, 5%, 125 mW
R50 = 47 Ohm, 5 %, 125 mW
R51 = 2k2, 5 %, 125 mW
R53,R55 = 100 k, 5 %, 125 mW
R54 = 820 Ohm, 5 %, 125 mW
R57 = 0Ohm22, 5 %, 5 W (TE Connectivity/CGS, SMW5R22JT, SMW5R22JT)
P1 = 2 k, 10 %, 0,5 W, 25-slagen instelpotmeter, instelling aan bovenzijde (Bourns, 3296Y-1-202LF)
P2,P4 = 500 Ohm, 10 %, 0,5 W, 25-slagen instelpotmeter, instelling aan bovenzijde (Bourns, 3296Y-1-501LF)
P3 = 1 k, 10 %, 0,5 W, 25-slagen instelpotmeter, instelling aan bovenzijde (Bourns, 3296Y-1-102LF)
Condensatoren (SMD 0805, tenzij anders vermeld):
C1 = 2n2/50 V, 5 %, C0G/NP0
C2,C26 = 470 µ/63 V, 20 %, ESR 0,027 Ohm, IAC 2 A (Panasonic, EEUFR1J471)
C3,C9 = 1 µ/16 V, 10 %, X7R
C4,C10,C45 = 470 n/25 V, 10 %, X7R
C5 = 47 n/50 V, 10 %, X7R
C6 = 15 n/50 V, 10 %, C0G/NP0
C7,C8,C12,C20,C48 = 1 n/100 V, 5 %, C0G/NP0
C11 = 1 µ/100 V, 10 %, X7R (Murata, GRM32CR72A105KA35L, 1210)
C13 = 1000 µ/63 V, 20 %, D 16 mm, steek 7,5 mm, IAC 2,77 A (Panasonic, EEUFC1J102)
C14..C16,C18,C23..C25,C27..C29 = 2µ2/100 V, 10 %, X7R (TDK, C3225X7R2A225K, 1210)
C17 = 47 µ/50 V, 20 %, D 10 mm, steek 5 mm, ESR 29 mOhm (Nichicon, PLX1H470MDL1TD)
C19,C30,C31,C49,C50 = 100 n/25 V, 10 %, X7R
C21,C22,C47 = 10 n/50 V, 10 %, X7R
C32,C33 = 47 µ/35 V, 20 %, steek 2,5 mm
C34,C35,C38,C39 = 100 n/63 V, 5 %, steek 5/7,5 mm
C36,C44 = 1000 µ/25 V, 20 %, D 10 mm, steek 5 mm, ESR 0,02 Ohm (Panasonic, EEUFR1E102)
C37 = 220 µ/25 V, 20 %, D 8 mm, steek 3,5 mm, IAC 950 mA (Panasonic, ECA1CM221)
C40..C43 = 10 n/100 V, 10 %, steek 5 mm
C46 = 470 p/100 V, 10 %, X7R
C51,C52,C54 = 100 n/100 V, 10 %, X7R
C53 = 10 µ/63 V, 20 % D 6,3 mm, steek 2,5 mm (Rubycon, 100YXF10MEFC6.3X11)
Spoelen:
L1 = 82 µH, 7 A, SMD, high-current, RDC 30,4 mOhm (Würth Elektronik, 74435588200)
L2 = 10 µH, 7,2 A, SMD, high-current, RDC 16,3 mOhm (Würth Elektronik, 7443251000)
L3 = 10 µH, 950 mA, radiaal, steek 2 mm, RDC 0,14 Ohm (Murata Power Solutions, 11R103C)
L4 = 70 Ohm @ 100 MHz, 3,5 A, 0,022 Ohm, 0603 (Murata, BLM18KG700TN1D)
Halfgeleiders:
D1 = PMEG6010CEH (SOD-123F)
D2,D3,D4 = BAT854W (SOT-123)
D5 = LED rood 3 mm, met aansluitdraden
D6 = LED groen 3 mm, met aansluitdraden
D7,D8,D11,D12,D13 = PMEG6030EP (SOD-128)
D9 = zenerdiode 4V7/500 mW (SOD-123F)
D10 = zenerdiode 10 V/3 W (SMB)
B1 = bruggelijkrichter 50 V/1,5 A (Multicomp, AM150)
T1,T2 = PSMN5R5-60YS (LFPAK/SOT669)
T3 = BC817-25 (SOT-23)
T4 = AUIRF9540N (TO-220)
T5,T6 = BC807-40 (SOT-23)
T7 = PMBFJ110 (SOT-23)
IC1 = LM5117 (MXA20A)
IC2 = LM6134 (SO-14)
IC3 = LT6105 (MSOP-8)
IC4 = LM336Z-2.5 (TO-92)
IC5 = 7805 (TO-220)
IC6 = 7905 (TO-220)
IC7 = OPA552UA (SO-8)
Diversen:
K1,K2 = 2-polige printkroonsteen, steek 5 mm
K3 = 14-pens pinheader met kraag, steek 2,54 mm
K4,K5 = 2-polige printkroonsteen, steek 7,5 mm
K6,JP1,JP3,JP6 = 2-pens pinheader, steek 2,54 mm
JP2,JP4,JP5 = 3-pens pinheader, steek 2,54 mm
JP1..JP6 = jumper 2,54 mm
S1 = druktoets 6x6 mm SPST-NO (TE Connectivity/Alcoswitch, FSM4JH)
F1 = zekeringhouder voor printmontage, met zekering 1 AT en beschermkap
TR1 = nettrafo voor printmontage, prim. 2x115 V, sec. 2x9 V, 3,2 VA (Block, AVB3.2/2/9)
HS1 = koelvin voor printmontage, bijv. Fischer SK 129 38,1 STS, 6,5 K/W
Voedingsmodule 48 V/3 A, bijv. Mean Well S-150-48

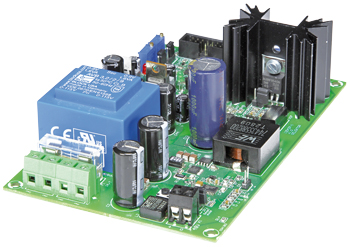

Print 120437-1
