VariLab 402 (2)

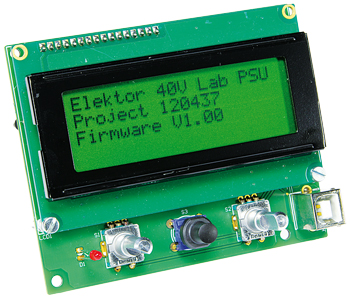

Control-board voor display en besturing

Dit Elektor-artikel verder lezen?
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Onderdelenlijst
Weerstanden:
(0W125, SMD 0805, tenzij anders aangegeven)
R1..R4,R8,R14,R16,R22..R25 = 1 k, 1 %
R5 = 2k87, 1 %, 0W1
R6 = 1k80, 1 %
R7 = 10 M, 1 %
R9 = 10 k, 5 %
R10 = 820 Ohm, 1 %
R11 = 8k87, 1 %
R12 = 1k21, 1 %
R13 = 1k30, 1 %
R15 = 15 Ohm, 1 %, 0W25
R17 = 10 Ohm, 5 %
R18,R20 = 2k2, 5 %
R19 = 47 Ohm, 5 %
R21 = niet aanwezig
R26 = 33 k, 5 %
R27 = 56 k, 5 %
P1 = 500 Ohm, 10 %, 0W5, 25-slagen instel, knop aan bovenzijde (Bourns 3296Y-1-501LF)
P2 = 10 k, 20 %, 0W15, instel, knop aan bovenzijde
Condensatoren:
C1,C2 = 22 p/50 V, 5 %, SMD 0805 C0G/NP0
C3..C9,C13 = 100 n/25 V, 10 %, SMD 0805 X7R
C10 = 10 µ/63 V, 20 %, diam. 6,3 mm, steek 2,54 mm
C11 = 100 µ/25 V, 20 %, diam. 6,3 mm, steek 2,54 mm
C12 = 4µ7/6V3, 10 %, SMD 0805 tantaal (Case R, AVX TAJR475K006RNJ)
Spoelen:
L1,L2 = 330 Ohm @ 100 MHz, 0,08 Ohm/1,7 A, SMD 0603
Halfgeleiders:
D1 = Led rood 3 mm, met aansluitdraden
D2,D3,D4,D5 = BAS70-04, SMD SOT-23
D6 = PRTR5V0U2X, SMD SOT-143B
D7,D8 = TS4148 RY, SMD 0805
T1,T2 = BC817-25, SMD SOT-23
IC1 = ATxmega128A4U-AU, SMD TQFP-44 (geprogrammeerd, 120437-41)
IC2 = MCP6004, SMD SOIC14
IC3 = KF33BDT-TR, DPAK-3
IC4 = 4N25, DIP-6
IC5 = LM35, TO-92
IC6 = LM336Z-2V5, TO-92
Diversen:
K1 = USB-connector type B voor printmontage, met aansluitdraden, verticaal model (Lumberg 2411 01)
K2 = 2x3-pens pinheader, steek 2,54 mm
K3 = 2x7-pens pinheader, steek 2,54 mm
K4 = 2-polige printkroonsteen, steek 5 mm
K5,K6,JP4 = 3-pens pinheader, steek 2,54 mm
K7 = 4-way pinheader SIL, pitch 2.54 mm
JP1,JP2,JP3 = 2-pens pinheader, steek 2,54 mm
jumper voor JP1,JP2,JP3,JP4
S1,S2 = Rotary encoder 18PPR met geïntegreerde druktoets (bijv. Alps EC11E183440C)
S3 = drukknop voor printmontage (bijv. Multimec RA3FTL6)
S3 = kapje voor drukknop, hoogte 19 mm (bijv. Multimec 1S09-19.0)
BZ1 = piëzo-buzzer, 1,5..16 VDC, max.8 mA, diam. 14 mm, steek 7,62 mm
X1 = kristal 16 MHz, Cload 18 p, afm. 5 x 3,2 mm (Abracon ABM3-16.000MHZ-B2-T)
LCD1 = LCD met 4x20 karakters en backlight, Elektor-nr. 120061-73
Print 120437-2
