Platino-functiegenerator

Blokgolf, sinus, zaagtand, ruis en meer met Platino

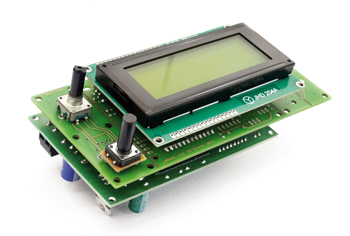

Platino-functiegenerator
Deze functiegenerator is weliswaar bedoeld voor niet al te ambitieuze toepassingen, maar zal toch een waardevolle aanvulling zijn op uw werkplek, thuis, of in het lab. Hij is volledig gebaseerd op Elektors Platino-board. U kunt hem gebruiken om het signaalpad in een schakeling te volgen, als klok voor µC- of andere digitale schakelingen, voor het testen van audiofilters en luidsprekers, noem maar op.Een functiegenerator levert periodieke signalen van verscheidene vorm over een bepaald frequentie- en amplitude-bereik. Iedereen die enigszins serieus bezig is met het ontwerpen, maken en misschien ook wel wereldkundig maken van elektronica (en welke Elektor-lezer is dat niet?) heeft naast een multimeter, een voeding en een oscilloscoop ook een functiegenerator nodig. Bij de Platino-functiegenerator zit de intelligentie in de firmware in de Platino, de aanvullende functionaliteit voor de signaalverwerking hebben we ontleend aan een andere succesvolle serie in Elektor, Software Defined Radio met AVR uit 2012 [2].
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update
Specificaties en eigenschappen
ATMEGA1284P microcontroller op Platino-board
20 x 4 LCD
Voedingsspanning: 18...20 VDC
Standaard BNC-connectors voor uitgangen en ingang
Uitgangen:
1. Klok, max. 10 MHz, 5 V/3,3 V omschakelbaar
2. Sinus, blokgolf, driehoek, zaagtand, geïnverteerde zaagtand, puls, arbitrairy en random (ruis), max. 100 kHz, max. ca. 5 V in 50 Ohm
Ingang: Frequentiemodulatie (125 kHz ±50 Hz, voor SDR)
Bediening: draai-encoder met druktoets, Back-knop
Setup voor arbitrairy en klok-modus
Normaal bedrijf voor andere golfvormen
Amplitude, frequentie en offset van de golfvorm instelbaar in real time
Eén kalibratie-instelling
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Signaalprint
5%/0,25 W, tenzij anders vermeld
R1,R3,R5,R7,R9,R11,R13,R17 = 10 k
R2,R4,R6,R8,R10,R12,R14,R15,R16,R18,R19 = 20 k
R20 = 100 Ohm
R21,R24 = 1 k
R22 = 1k8
R23 = 120 Ohm
R25,R26 = 3k9
R27,R28 = 1 Ohm 2 W
R29,R30 = 68 Ohm 1%
P1 = 100 k meerslagen instelpotmeter, verticaal
C1 = 100 p
C2,C4 = 470 µ/16 V radiaal
C3,C5,C6,C9 = 100 n radiaal
C7,C8 = 22 µ/25 V radiaal
C10,C11 = 1000 µ/35 V radiaal
C12 = 470 µ/35 V radiaal
IC1 = TL082ACP
IC2 = (CD)74HC4051
IC3 = LM337KCSE3
IC4 = MC7805
IC5 = LM317TG
IC6 = LM336BZ-5.0
D1 = BY500-800-E3/4
D2 = BZX79-C5V1
D3,D4 = 1N4007
K1 = 10-pens pinheader-connector, female, recht
K2 = 8-pens pinheader-connector, female, recht
K3 = 12-pens pinheader-connector, female, recht
K4 = 2x3-pens pinheader-connector, female, recht
K5,K6,K7 = 2- pens pinheader, steek 2,54 mm
K8 = 2-polige printkroonsteen, steek 5,08 mm
IC-voetje DIP-16
IC-voetje DIP-8
Print nr. 130407-1

Platino-configuratie
Weerstanden:
5%/0,25 W
R3 = 47 Ohm
R4,R5,R6,R7,R10,R12 = 10 k
R11 = 4k7
P1 = 10 k instelpotmeter, horizontaal
Condensatoren:
C1,C2 = 22 p/50 V, C0G/NP0, steek 2,54 mm
C5,C6 = 100 n/50 V, X7R, steek 5,08 mm
Halfgeleiders:
IC1 = ATMEGA1284P-PU, (voorgeprogrammeerd, nr 130407-41)
T1 = BC547C
Spoelen:
L1 = 10 µH
Diversen:
IC-voetje DIP-40
LCD1 = LCD 4x20 karakters, 5 V, met backlight
S4A = druktoets
S5A = draai-encoder met druktoets
X1 = kristal 20 MHz, CL= 18 pF
K1 = 10-pens pinheader, recht
K2/K6 = 12-pens pinheader, recht
K3 = 2x3-pens pinheader, recht
K5 = 8-pens pinheader, recht
K9 = 16-pens pinheader-connector, female, recht
