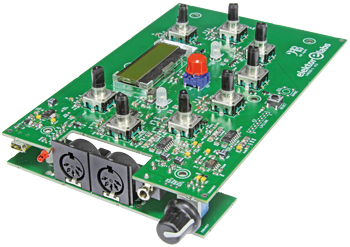

J²B Synthesizer

Een open platform voor digitale muziek

J²B Synthesizer
Dit project is ontstaan na het ontdekken van de Atmegatron muzieksynthesizer van Soulsby Synthesizers. De Atmegatron is gebouwd rond een ATmega328 8-bits AVR microcontroller van Atmel, dezelfde µC als in de Arduino Uno. De Atmegatron heeft een paar intrigerende ontwerp-eigenschappen die de aandacht trokken. Die leidden uiteindelijk tot het project in dit artikel.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Hoofdprint
Weerstanden:
Alles SMD 0805, 5%/0,1 W, tenzij anders vermeld
R1,R22,R26,R45,R49,R64,R68 = 0 Ohm
R2,R13,R59,R77,R79,R94,R98,R99 = 100 k
R3,R4 = 33 Ohm
R5..R12,R21,R24,R25,R28..R32,R44,R47,R48,R51,R52,R53,R57,R58,R63,R66,R67,R70..R75,R91,R92 = 10 k
R14,R80,R101 = 1 k
R16 = 1k5
R17 = 1 M
R20 = 47 Ohm, SMD 1206, 0,25 W
R33,R34 = 4k7
R35,R37,R54,R85,R102 = 270 Ohm
R36,R38 = 220 Ohm
R39,R82 = 82 k
R40,R83 = 180 Ohm
R41,R81 = 8k2
R55,R73,R86,R93 = 6k8
R56,R87,R88,R90,R96,R100 = 3k3
R60,R89 = 820 Ohm
R78,R97 = 100 Ohm
R76,R84 = 10 Ohm
P1 = 10 k potentiometer, stereo, logaritmisch
! R15,R18,R19,R23,R27,R42,R43,R46,R50,R61,R62,R65,R69,R95 = niet geplaatst
Condensatoren:
Alles SMD 0805
C1,C16,C22,C36,C48,C49 = 100 n
C3,C37,C40,C52 = 100 µ/ 6,3 V tantaal, maat B
C4,C8,C17,C20 = 18 p
C5,C11,C35,C41,C42,C47,C50,C51,C55 = 10 µ/6,3 V tantaal
C6,C7,C9,C10,C12..C15,C18,C23..C27,C31..C34,C43 = 10 n
C19,C21 = 1 µ
C28,C44 = 15 n
C29,C30,C39,C45,C46,C54 = 680 p
C38,C53 = 220 n
! C2 = niet geplaatst
Zelfinducties:
L1,L2,L3 = ferrietkraal, 0,21Ohm/0,6 A, SMD 0805
Halfgeleiders:
D1..D9 = BAT54C (SOT-23)
D10 = MBR0540T1G
IC2 = LPC1347FBD48
IC1 = LD1117S33CTR
IC3,IC4 = MCP6004-I/SL
IC5 = TDA1308T/N2
LED1,LED2 = tweekleuren-LED rood/groen, CC, 5 mm
LED3 = LED rood, 3 mm
T1..T6 = BSS84P (SOT-23)
Diversen:
K1 = 4-pens pinheader, steek 2,54 mm
K2 = 8-pens pinheader, steek 2,54 mm
K3 = 3,5 mm klinkstekerbus, stereo
K4 = mini USB-B-connector, afgeschermd
S1..S8 = draai-encoder
S9 = druktoets, Multimec 3FTL6
LCD1 = LCD 2x16, I²C, bijv. Midas MCCOG21605B6W-SPTLYI
X1 = kristal 12 MHz
BOX1 = bijv. Hammond type 1597DGY
Hoofdprint nr. 140182-1

Onderdelenlijst
MIDI-print
Weerstanden:
Alles SMD 0805, 5%/0,1 W
R201,R202,R203 = 220 Ohm
R204 = 1 k
Halfgeleiders:
D201 = BAT54C (SOT-23)
IC201 = CNY17-3 (DIP-6)
Diversen:
K201 = 4-weg pinheader-connector, steek 2,54 mm
K202,K203 = 5-polige DIN-connector voor printmontage, 180°
MIDI-print nr. 140182-2
