Wireless T-Board Wireless

Geschikt voor verschillende typen XBee-, Bluetooth- en WiFi-modules

Wireless T-Board Wireless

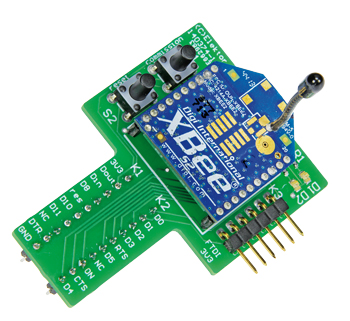

Draadloze verbindingen worden steeds vaker in microcontroller-schakelingen gebruikt. Ook bij het experimenteren op bijvoorbeeld een breadboard kan het handig zijn om een draadloze module toe te voegen aan een project. Daarvoor is een handig T-Board ontworpen, dat geschikt is voor verschillende soorten draadloze modules.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1,R2 = 330 Ohm 5% 100mW, SMD 0603
Condensatoren:
C1,C2 = 1 µ/10 V 10%, SMD 0603
Halfgeleiders:
D1,D2 = LED rood 20 mA, SMD 0805
IC1 = XC6206P332PR, spanningsregelaar 3,3 V, SMD SOT-89-3
Diversen:
K1,K2 = 10-pens pinheader, steek 2,54 mm
K3 = 6-pens pinheader, steek 2,54 mm
Mod1 = 2 stuks 10-pens socket-header, steek 2 mm
S1,S2 = druktoets voor printmontage, 6 x 6 mm
Draadloze module, bijv. XRF-module van Ciseco of XBee ZB-module van Digi
Print 140374-1 of
Compleet opgebouwde print (excl. draadloze module) 140374-91
