Draadloos berichtensysteem

Tekstberichten via Zigbee

Draadloos berichtensysteem

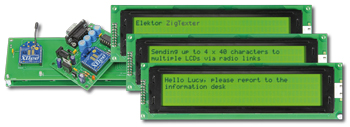

Hier is een flexibel systeem om tekstboodschappen draadloos te versturen naar meerdere ontvangers, zoals familieleden, buren, klanten, bezoekers, collega's enzovoort – en dat alles via Zigbee. Er is ook een handige planningsfunctie in het systeem geïntegreerd.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Extra info, Update
Specificaties
Op Zigbee gebaseerd point-to-multipoint berichtensysteem
LCD met 4x40 karakters
Voedingspanning: 8 tot 12 VDC
ATtiny2313 microcontroller met software geschreven in C
Zendersoftware voor Windows geschreven in C#
Direct berichten versturen
Ingebouwde planningsfunctie
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Ontvanger
Weerstanden:
(Standaard: 5%, 250 mW)
R1 = 330 Ohm
R2,R6 = 10 k
R3 = 100 Ohm
R4 = 1k2
R5 = 3k3
P1 = 10 k instelpotmeter
Condensatoren:
C1,C2 = 10 µ/50 V radiaal, steek 2 mm
C3 = 100 µ/50 V radiaal, steek 3,5 mm
C4,C5,C6,C7,C8 = 100 n, steek 5 mm
Halfgeleiders:
LED1 = LED rood, 3 mm
D1 = 1N4007
IC1 = ATtiny2313-20PU (geprogrammeerd, nr. 130556-41)
IC2 = LP2950-ACZ3.3
IC3 = 7805
Diversen:
K1 = 2-polige printkroonsteen, steek 5,08 mm
K2 = 2-pens header, steek 2,54 mm
MOD1 = XB24-Z7WIT-004 XBee-module
2 stuks 10-voudige SIL-socket voor XBee-module
LCD1 = alfanumeriek LCD, 4 x 40 karakters
2 stuks 9-voudige SIL-socket-strip voor LCD
Print 130556-1

Onderdelenlijst
Zender
Weerstanden:
(Allemaal 5%, 250 mW)
R1,R2 = 330 Ohm
R3 = 1k2
R4 = 3k3
Condensatoren:
C4,C9,C10,C11 = 100 n, steek 5 mm
C5,C6,C7,C8 = 10 µ/50 V radiaal, steek 2 mm
C1,C2 = 10 µ/50 V radiaal, steek 2 mm
C3 = 100 µ/50 V radiaal, steek 3,5 mm
Halfgeleiders:
LED1 = LED rood, 3mm
LED2 = LED groen, 3mm
IC1 = MAX232N
D1 = 1N4007
IC3 = 7805
IC2 = LP2950-ACZ3.3
Diversen:
K1 = DC adapter barrel jack
K2 = 9-polige sub-D-connector (female) voor printmontage
MOD1 = XB24-Z7WIT-004 XBee-module
2 stuks 10-voudige SIL-socket-strip voor XBee-module
Print 130556-2
