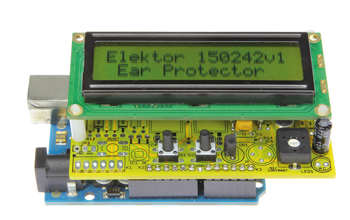

Arduino-geluidsprotector
Met driekleuren-stoplicht
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
(5%, 0,25 W)
R1 = 330 Ohm
R2 = 150 Ohm
R3,R4 = 2k2
R5 = 680 k
R6 = 100 Ohm
P1 = 10 k instelpotmeter, liggend
Condensatoren:
C1 = 220 n
C2 = 100 n
C6 = 10 µ/50 V
Halfgeleiders:
LED1 = LED groen, 5 mm
LED2 = LED rood, 5 mm
Of LED2 = bi-color LED, common cathode
T1 = BC547C
Diversen:
S1,S2 = drukknop met maakcontact, 6 x 6 mm
MIC1 = Electret microfoon, 6 mm
JP1 = 2-pens pinheader, steek 2,54 mm
K2,K3 = 6-pens pinheader, steek 2,54 mm
K4,K5 = 8-pens pinheader, steek 2,54 mm
LCD1 = LCD 2 x 16 karakters, met backlight
K6 = 16-pens pinheader, steek 2,54 mm
Voor LCD: 16-polige connector, steek 2,54 mm
Jumper
Print 129009-1
