Android I/O-board (1)

Stuur embedded elektronica aan vanaf uw Android-telefoon of -tablet

Android I/O-board (1)
Een Android-apparaat is ideaal voor het aansturen van allerlei elektronische schakelingen: betaalbaar, veel rekenkracht, een touchscreen en verschillende draadloze communicatiemogelijkheden. Met dit universele I/O-board en een bijbehorende app kunt u vanuit uw Android-device via 22 I/O-lijnen eenvoudig schakelen, meten, motoren aansturen, analoge signalen inlezen en opwekken, en nog veel meer.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1,R2,R3,R4 = 470 Ohm, 1%, SMD 0805
R5,R7,R8,R10,R14,R15 = 330 Ohm, 1%, SMD 0805
R6,R9,R16 = 10 k, 1%, SMD 0805
R11 = NTC 10 k, SMD 0805 (bijv. Vishay NTCS0805E3103JHT)
R12,R13 = 2k2, 1%, SMD 0805
Condensatoren:
C1,C2 = 100 n/25 V, 10%, SMD 0805
C3 = 4µ7/25 V, 10%, SMD 0805
C4 = 1 µ/25 V, 10%, SMD 0805
Halfgeleiders:
LED1,LED2,LED3,LED4 = low-current LED groen, SMD 0805
IC1 = PIC16F1938-I/SO, SOIC28 (geprogrammeerd, nr. 150057-41)
IC2 = 24FC256-I/SN, SOIC8
IC3 = MCP1702T-3302E/CB, SOT23A
Diversen:
K1 = micro-USB-2.0-connector type B, SMD
K2 = 2x13-pens pinheader, steek 2,54 mm
K3 = 2x3-pens pinheader, steek 2,54 mm
K4 = 2-pens pinheader, steek 2,54 mm
K5 = 6-pens pinheader, steek 2,54 mm
S2 = schakelaar met wisselcontact, steek 2,54 mm
Print 150057-1
of
Print met alle SMD's voorgemonteerd: 150057-91

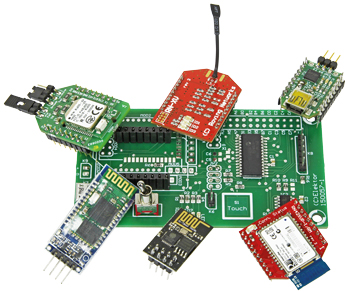

Verbindingsmodule (slechts één plaatsen):
Mod1 = HC-06/-05 Bluetooth break-out-module
Wordt rechtstreeks op print gesoldeerd
Mod2 = HC-06/-05 Bluetooth ZigBee-shaped module
Mod2 = Bluetooth-module RN41XVC
Mod2 = WLAN-module RN171 (met draadantenne)
Montage op twee 10-pens socket-headers, steek 2 mm
Mod3 = Android Break-out-Board (Elektor-nr. 130516-91)
Montage op 10-pens socket-header, steek 2,5 mm
Mod4 = WiFi-module ESP8266 (2x4-pens aansluiting)
Montage op 2x3-pens socket-header, steek 2,5 mm
Mod5 = FT232R USB/Serial Bridge BoB (Elektor-nr. 110553-91)
Montage op 3-pens socket-header, steek 2,5 mm (3-pens pinheader op BoB)
Mod6 = HC-06 module (6-pens versie)
Montage op 6-pens socket-header, steek 2,5 mm
Mod7 = BL600 E-BoB (Elektor-nr. 140270-91)
Montage op twee 8-pens socket-headers, steek 2,5 mm
