Digitale klok met geluid

Koekoek of klok?

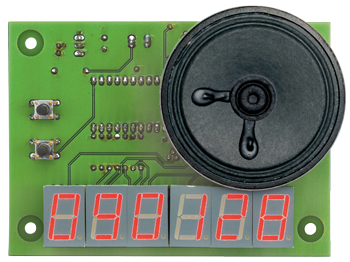

Digitale klok met geluid
Alweer een klok? Deze klok is simpel van opbouw, maar kan wel tijdens elk kwartier en heel uren klokgelui, het geluid van een koekoek of een willekeurig ander geluid laten horen.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden:
R1 = 10 k
R2 = 33 k
R3..R9 = 330 ( (of 7-voudig-DIL-array)

Condensatoren:
C1 = 470 µ/16 V
C2 = 10 µ/16 V
C3 = 100 n
C4, C5 = 22 p
C6 = 100 µ/10 V

Halfgeleiders:
D1 = 1N4004
LD1..LD6 = 7-segment-display SC56-11SRWA (rood) (Kingbright)
IC1 = 7805
IC2 = ATmega32P (geprogrammeerd, EPS 120276-41)
T1,T3..T8 = BS170
T2 = BS250

Verder:
X1 = kristal 16 MHz
S1,S2 = druktoets
K1,K3 = 2-polige printkroonsteen
K2 = 3-polige header
40-polige IC-voet
Print 120276-1
