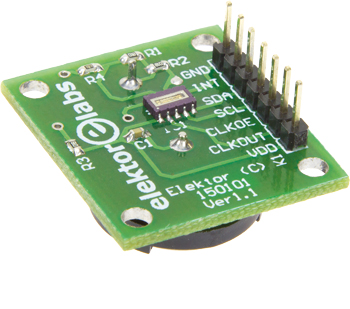

De RV-3029-C2 ‘Zwitserse klok’

Zelfstandige uiterst nauwkeurige drop-in RTC & kalender met I²C

De RV-3029-C2 ‘Zwitserse klok’
Deze RTC & kalender gebruikt de RV-3029-C2 van Micro Crystal, een real-time-clock/calendar (RTC) die gebruik maakt van het I2C protocol. Hij heeft een zeer goede basisnauwkeurigheid die zelfs nog verbeterd kan worden met wat tweaken.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Hyperlinks
Extra info, Update
* Micro Crystal RV-3029-C2 RTC/Calendar chip
* Batterij backup
* Selecteerbare klokuitgang
* 6 ppm max. basisfout
* 3 ppm fout haalbaar met DTCXO tweaking
* I2C connectiviteit
* Gratis Arduino test- & configuratieprogramma
* Drop-in module
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden
0,1 W, 1%, 75V
R1,R2,R3 = 1 k*
R4 = 10 k*
Condensatoren
C1 = 10 n/50 V, ±10%, X7R, 0603
Halfgeleiders
IC1 = RV-3029-C2 optie B RTC, SMD, I2C, 32,768kHz (Micro Crystal), Farnell # 1641059
Diversen
BAT1 = CR1620, 3V knoopcel, 16mm diam.
Houder voor BAT1, enkele cel, 16mm
K1 = header 7-pennen, steek 2,54 mm
Print # 150101 van de ElektorStore
* monteren of weglaten afhankelijk van de toepassing, zie tekst.
