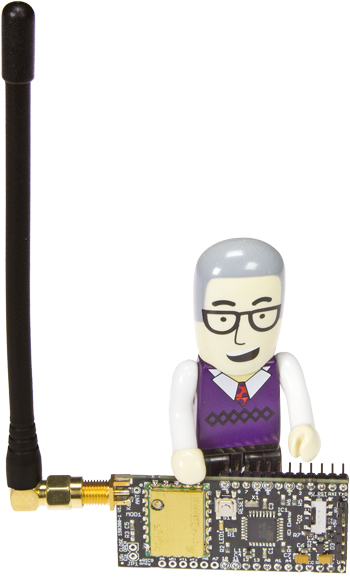

eRIC Nitro

Energiezuinig draadloos Arduino-board

eRIC Nitro
In 2015 nam ik deel aan de ‘Internet of Things’-ontwerpwedstrijd georganiseerd door LPRS, een Engelse fabrikant van energiezuinige draadloze modules, en RS Components DesignShare. Het winnende idee zou van concept tot eindproduct volledig door LPRS en Elektor worden gerealiseerd. Er waren veel inzendingen en ik was blij om te horen dat mijn idee had gewonnen: eRIC Nitro — een draadloos Arduino-board.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden
(5%, 50 V, 0,1 W, 0603)
R1 = 1 k
R2,R4,R7 = 10 k
R3 = 10 k (niet gemonteerd)
R5,R6 = 100 Ohm
Condensatoren
C1–C6 = 100 n, 0603
C7,C8 = 10 µ/16 V, tantaal
Spoel
L1 = 10 µH, 0603
Halfgeleiders
IC1 = ATmega328P-AU
IC2 = MIC5205-3.3
D1,D2,D3 = RB751
LED1 = LED, groen, 0603
Diversen
X1 = 8 MHz resonator, SMT
K1,K2 = 12-pens header, steek 2,54 mm
K3 = 2-pens header, steek 2,54 mm
JP1 = 2-pens header, steek 2,54 mm, met jumper
K5 = 4-pens header, steek 2,54 mm
K4 = 6-pens header, steek 2,54 mm
K6 = SMA hoekconnector
S1 = druktoets
S2 = schuifschakelaar DP3T
MOD1 = eRIC4/eRIC9 SoC radiotransceiver
Print 150308-1 v1.2
