Tektronix Type 503 Oscilloscoop

“Dit is ons instapmodel”

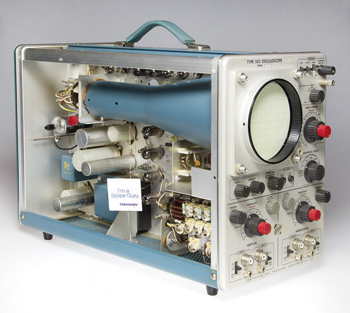

Blij met de reactie die ik kreeg op een eerdere aflevering over een Tek 564 scoop neem ik nu een oudere maar lichtere variant onder handen, de 503. Hij oogt misschien wat jong en bescheiden naast zijn grotere broers van de 500 serie, toch heeft de 503 genoeg tech-gehalte ter leringh ende vermaeck.
