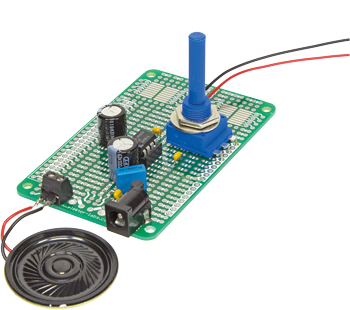

Versterkertje

Oude wijn op een nieuwe print

Een IC hoeft 50 jaar na zijn verschijning op de markt nog helemaal niet afgedankt te worden. Dat wordt bewezen door het feit dat talrijke halfgeleiderbedrijven de LM386 vermogens-opamp nog steeds in hun assortiment hebben en zelfs nog verbeterde versies uitbrengen. Omdat we de afgelopen tijd op het lab druk waren met verschillende projecten zoals de ‘Sprekende sonar’ en de ‘Tiny Radio’ deden enige van ons een ontdekking. Als je voor het testen de hele dag op het lab en daarbuiten rondloopt met een koptelefoon op, ziet dat er niet alleen maar dom uit maar heb je aan het eind van de dag last van plat gedrukte en daardoor zeer pijnlijke oren. In deze erbarmelijke staat kwamen we op het idee dat een kleine en eenvoudige versterker wel van pas zou komen.

Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.

Onbeperkt toegang tot Member Only artikelen
3 nieuwe edities van Elektor Magazine (digitaal)
Meer dan 5000 Gerber-bestanden
20% ledenkorting op e-books (op elektor.nl)
10% ledenkorting op producten (op elektor.nl)

Probeer 6 maanden
Stopt automatisch.

Wat is Elektor Exclusief?

Materials

Versterkertje

Print als PDF

Onderdelenlijst

Onderdelenlijst
Weerstanden:
R1 = 10 Ohm
P1 = potmeter 10 k, logaritmisch
Condensatoren:
C1 = 330 n, steek 5 mm
C2,C4 = 10 n, steek 2,54 mm
C3 = 100 µ/50 V, steek 3,5 mm, diameter 8 mm
C5 = 47 n, steek 5 mm
C6 = 220 µ/50 V, steek 3,5 mm, diameter 8 mm
Halfgeleiders:
D1 = 1N4001
IC1 = LM386
IC2 = 78L05
Diversen:
ST1 = printkroonsteentje, steek 5 mm
Laagspanningsbus
IC-voetje DIP-8
Luidspreker 1 W, 8 Ohm
Print ELPB-NG 150180-1, zie www.elektormagazine.nl/150649
