Swiss Pi extensies
Hardware-uitbreidingen

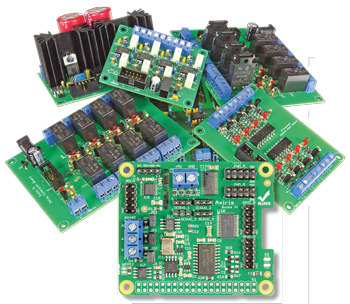

Het Swiss Pi uitbreidingsboard [1] voorziet in een heel aantal nuttige functies voor de populaire Raspberry Pi single-board computer. In dit tweede vervolg op het Swiss Pi-artikel van september/oktober 2016 gaan we dieper in op een aantal hardware-uitbreidingen die we speciaal voor het Swiss Pi-board ontwikkeld hebben. Voor elke hardware-uitbreiding hebben we een printje ontworpen waarvan u de Eagle- en gerberbestanden kunt downloaden.
Log hier in als abonnee om het artikel te lezen.
Dit Elektor-artikel verder lezen?
Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.
- Onbeperkt toegang tot Member Only artikelen
- 3 nieuwe edities van Elektor Magazine (digitaal)
- Meer dan 5000 Gerber-bestanden
- 20% ledenkorting op e-books (op elektor.nl)
- 10% ledenkorting op producten (op elektor.nl)
Probeer 6 maanden
Stopt automatisch.
Stopt automatisch.
Wat is Members Only
Elektor zet zich in om hoogwaardige inhoud op het gebied van elektronica te bieden, waarmee tienduizenden betalende leden worden bediend. In het kader van deze inzet heeft Elektor de initiatief Premium gelanceerd, dat exclusieve online-artikelen voor leden aanbiedt, soms zelfs voordat ze in het magazine verschijnen.
Elke dag kunnen leden toegang krijgen tot diepgaande artikelen die het beste van Elektors premium-inhoud presenteren.
Dit initiatief heeft als doel leden te belonen met een vroegtijdige toegang. Zodra u bent ingelogd, kunt u moeiteloos genieten van deze exclusieve inhoud en deelnemen aan discussies over de voorgestelde projecten.
Terwijl Premium de beschikbare bronnen uitbreidt, zal Elektor blijven zorgen voor een overvloed aan gratis informatie.
Word vandaag nog lid van de Elektor-community om te profiteren van Premium en andere voordelen!
Extra info / Update
Tags
Raspberry Pi
Swiss Pi
Niveau
Gevorderden
Benodigde tijd
Van 0,5 tot 1,5 uur per board
Benodigde tools
Soldeerstation met geschikte soldeerpunt
Kosten
Tussen € 25 en €50 per board
Raspberry Pi
Swiss Pi
Niveau
Gevorderden
Benodigde tijd
Van 0,5 tot 1,5 uur per board
Benodigde tools
Soldeerstation met geschikte soldeerpunt
Kosten
Tussen € 25 en €50 per board
Onderdelenlijst
In de Store
SKU 17713 Swiss Pi (150584-91)
SKU 17631 Raspberry Pi 3
Onderdelenlijst relaisboard
Weerstanden
R1...R8 = 560 Ohm*
R9...R17 = 2k2
R18...R26 = 4k7
R27...R35 = 100k
Condensatoren
C1 = 100 µ/16 V
Halfgeleiders
D1...D8 = 1N4148**
D9...D17 = led, 3 mm, rood
D18 = 1N4007
T1...T9 = BC547B
Diversen
RY1...RY8 = G5Q-14-EU DC12V of S202S02***
K1...K8 = 3-polige printkroonsteen, steek 5 mm
K9 = 10-polige kraagheader
K10 = coaxiale DC-voedingsconnector
K11 = 2-polige printkroonsteen, steek 5 mm
*Monteer bij gebruik van een S202S02 solid state relais
**Monteer bij gebruik van een G5Q-relais
***Te monteren per kanaal naar keuze, voor de G5Q-relais kan een andere voedingsspanning gekozen worden indien nodig. In dat geval dienen de waarden van R1...R17 en C1 mogelijk aangepast te worden.
Onderdelenlijst digitaal ingangsboard
Weerstanden
R1...R8 = 220 Ohm
R9...R16 = 10k
Halfgeleiders
D1...D24 = 1N4148
D25...D32 = led, 3 mm, rood
T1...T8 = BC547B
OK1,OK2 = CNY74-4
Diversen
K1,K2 = 8-polige printkroonsteen, steek 5 mm
K3 = 10-polige kraagheader
Onderdelenlijst DC-motorsturing
Weerstanden
R1,R2 = 330 Ohm
Condensatoren
C1...C4 = 100 n
C5...C6 = 470 n/63 V*
C7 = 22 µ/50 V*
C8,C9 = 4700 µ/50 V*
Halfgeleiders
D1...D2 = 1N4007
IC1,IC2 = ADUM1200ARZ
IC3,IC4 = TLE5206-2
IC5,IC6 = 4N25
IC7 = DC/DC-converter SIP3, 5V/1A, 40V in (bv. Würth 173010542)*
Diversen
K1,K2 = 4-polige printkroonsteen, steek 5 mm
K3,K4 = 10-polige kraagheader
KK1,KK2 = koellichaam, bijvoorbeeld SK 129 38,1 STS van Fisher Elektronik (38,1 x 42 x 25 mm)
*Indien de motorsturing bij lagere spanningen dan 40 V gebruikt wordt, kunnen deze componenten aangepast worden. IC7 hoeft geen 1 A te kunnen leveren, echter de beschikbare DC/DC-converters met een hogere ingangsspanning (meer dan 28 V) zijn allen 1
Onderdelenlijst current loop-interface
Weerstanden
R1...R32 = 10 Ohm*
R33...R40 = 100 Ohm
R41...R48 = 10k*
R49...R72 = 10k
R73...R80 = 80k6*
Condensatoren
C1...C16 = 1 n
C17...C28 = 100 n
Halfgeleiders
D1...D8 = 1N5819
D9...D16 = zenerdiode 5V1, 400 mW
IC1...IC8 = HCNR200
IC9...IC16 = LM358N
IC17...IC20 = OPA2344PA (LM6142BIN/NOPB)
Diversen
K1...K8 = 2-polige printkroonsteen, steek 5 mm
K9 = 10-polige kraagheader
*1% metaalfilm of beter
Onderdelenlijst PWM naar spanning-omzetter
Weerstanden
R1...R24 = 10k
Condensatoren
C1...C6 = 100 n
C7...C14 = 1
C15 = 100
Halfgeleiders
IC1...IC4 = LM358N
IC5 = SMU01L-15
IC6 = 78L12Z
Diversen
K1 = 9-polige printkroonsteen, steek 5 mm
K2 = 10-polige kraagheader
Onderdelenlijst MOSFET-board
Weerstanden
R1...R8 = 330 Ohm
R9...R16 = 470 Ohm
Halfgeleiders
D1...D8 = led 3mm, rood
T1...T8 = STP36NF06L
Diversen
K1 = 10-polige kraagheader
K2 = 9-polige printkroonsteen, 5 mm steek
Onderdelenlijst servomotor-board
Weerstanden
R1...R8 = 1k
Diversen
K1 = 10-polige kraagheader
K2 = 2-polige printkroonsteen, steek 5 mm
K3...K10 = 3-polige header, steek 2,54 mm
