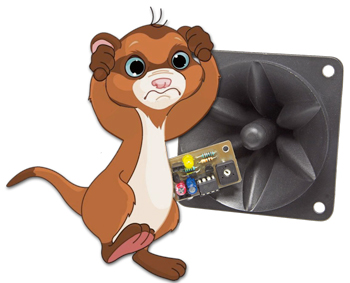

Marterverjager
onhoorbare 90 dB
Extra info / Update
* gemiddelde stroomopname 7 mA
* stroomopname gedurende geluidsburst 80 mA
* stroomopname in rust 2 mA
* frequentie instelbaar van 20 kHz tot 43 kHz
* intermitterend geluidssignaal
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Build This Project
Bring this design to life with the Elektor PCB Service, powered by Eurocircuits. Upload the project files and order professionally manufactured PCBs or assembled boards through a proven European production platform.
Supporting KiCad, Eagle, Gerber, and ODB++ formats, the service is suitable for everything from prototypes and validation builds to series production and volume manufacturing.
Made in Europe. Fast. Reliable. Professional.
Materiaaloverzicht
R1 = 10 k
R2 = 1 k
R3 = 100 Ohm
P1 = 100 k instelpotmeter liggend
Condensatoren
C1= 1 µF/16 V
C2 = 2,2 µF/16 V
Halfgeleiders
IC1 = LP2950 (5 V)
IC2 = ATtiny25-20 DIP (# 160052-41, geprogrammeerd)
D1 = 1N4007
T1 = BS170
LED1 = LED wit
Diversen
K1,K2 = 2-polige header female, steek 2,54 mm
S1 = schuifschakelaar printmontage
BZ = Monacor MPT-001 of vergelijkbaar
Print 160052-1
