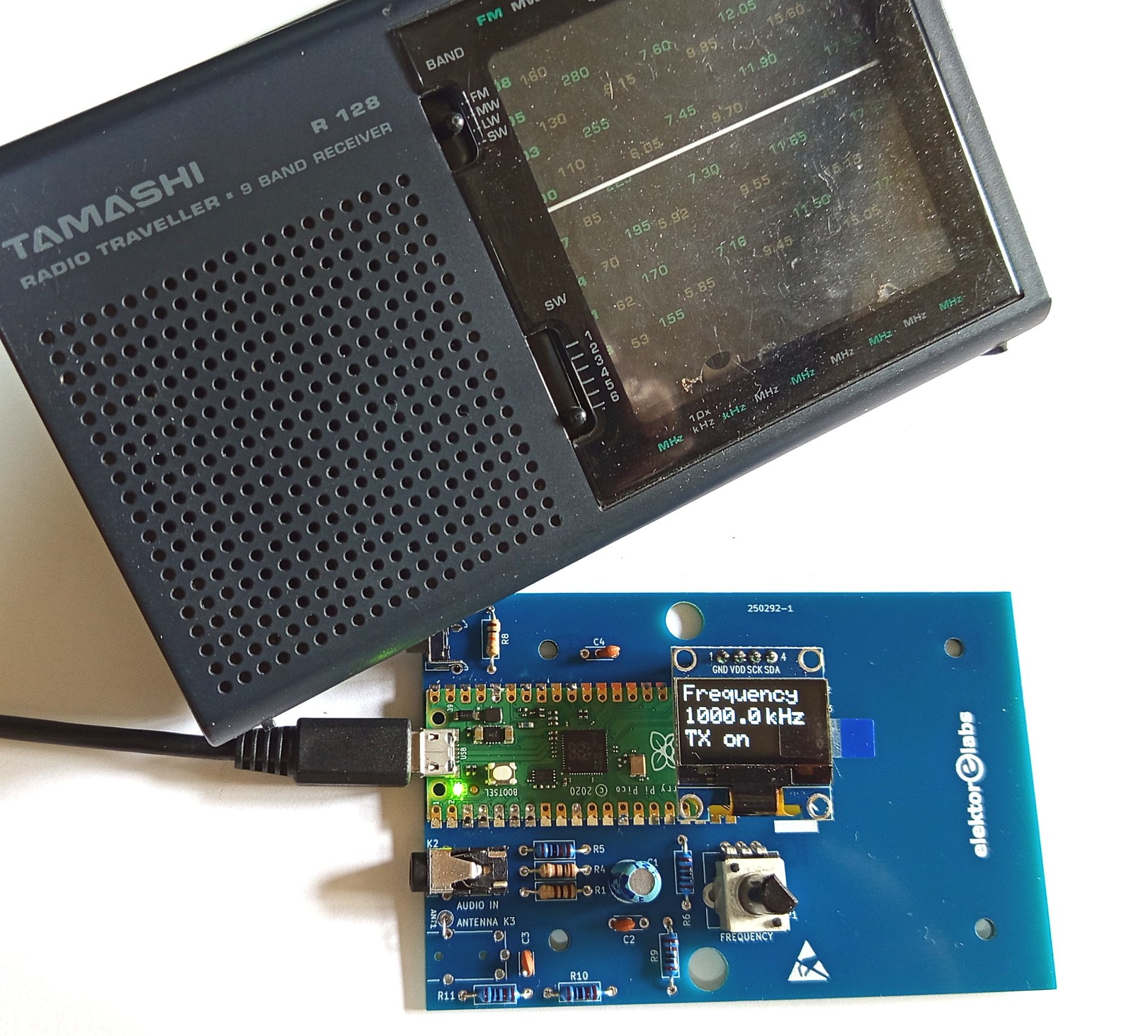

Inductieve AM-zender

Gebruikt Pico's PIO in een Arduino-sketch

Inductieve AM-zender
Inductieve AM-zender
Tien jaar geleden publiceerde Elektor een eenvoudige AM-radiosignaalzender op basis van Arduino, bedoeld om audio te streamen naar vintage ontvangers. Hoewel functioneel, ontbrak het de oorspronkelijke opzet aan verfijning en robuustheid. In deze geactualiseerde versie moderniseren we het project met behulp van een Raspberry Pi Pico en onderzoeken we hoe een PIO-programma geïntegreerd kan worden in een Arduino-sketch.
Log hier in als abonnee om het artikel te lezen.

Dit Elektor-artikel verder lezen?​

Probeer een digitaal lidmaatschap (Green) voor 6 maanden voor slechts € 6,33 per maand.​
  • Onbeperkt toegang tot Member Only artikelen​
  • 3 nieuwe edities van Elektor Magazine (digitaal)​
  • Meer dan 5000 Gerber-bestanden
  • 20% ledenkorting op e-books (op elektor.nl)​
  • 10% ledenkorting op producten (op elektor.nl)​
Probeer 6 maanden
Stopt automatisch.​
Wat is Elektor Exclusief?


Materials

Producten

Elektor AM-zender Kit
Elektor AM-zender Kit
€ 34,95
€ 29,95
Bestel nu!

Onderdelenlijst

Componentenlijst

[250292-002-91]

[250292-003-91]



Weerstanden

R1, R4 = 100 Ω

R2, R3, R8 = 10 kΩ

R5, R6, R9, R10, R11 = 1 kΩ

R7 = NC (zie tekst)

P1 = potentiometer 100 kΩ, lineair



Condensatoren

C1 = 22 µF 16 V, 2.5 mm pitch

C2, C4 = 10 nF, 2.5 mm or 5 mm pitch

C3 = 150 pF, 2.5 mm pitch



Diversen

K1 = 4×1 pinstrook, 2,54 mm raster
K2, K3 = 3,5 mm bus FC68125
MOD1 = Raspberry Pi Pico
S1 = drukknop, haakse montage
0,96" monochroom I²C OLED-display
