8pino, een micro-Arduino-board

9 september 2014, 09:03
8pino, een micro-Arduino-board
8pino, een micro-Arduino-board

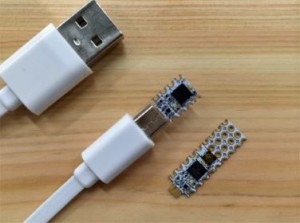

Het subminiatuur-board 8pino is waarschijnlijk een van de allerkleinste Arduino-compatibele boards die er op dit moment bestaan. Om zulke geringe afmetingen mogelijk te maken is hier geen ATmega-microcontroller (zoals bij de meeste Arduino-boards) toegepast, maar een SMD-versie van de ATtiny85. Dat heeft wel tot gevolg dat dit board in tegenstelling tot de klassieke Arduino Uno in plaats van 32 KB slechts 8 KB programmageheugen bevat. Voor veel toepassingen is dit echter voldoende, 8pino is immers ook bedoeld voor gebruik in kleinere projecten.

8pino biedt ten opzichte van grotere Arduino-boards een heleboel voordelen. Dat begint al met de prijs, die ligt met $ 8 werkelijk heel laag. Inclusief de op de print geïntegreerde USB-connector is het board maar 8 mm breed en slechts 0,8 mm dik. Aan het uiteinde van het board bevindt zich bovendien een prototyping-gedeelte, dat kan worden afgebroken wanneer men het niet nodig heeft. De kleine Atmel-microcontroller wordt geklokt met 8 MHz. De layout-bestanden en de software zijn op de 8pino-website vrij beschikbaar.
