Micro-camera met afmetingen van 16,5 x 16,5 x 3 mm

19 mei 2015, 00:01
Micro-camera met afmetingen van 16,5 x 16,5 x 3 mm
Micro-camera met afmetingen van 16,5 x 16,5 x 3 mm

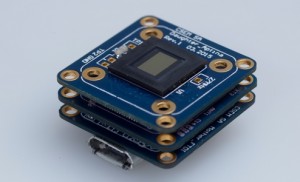

Wetenschappers van het Zwitserse research-instituut CSEM hebben het tot nu toe kleinste complete camerasysteem ontwikkeld. Bij dit ‘Vision-In-Package’ (VIP) zijn de optische elementen samen met een processor en een Bluetooth-transceiver ondergebracht in een eenvoudig te integreren module met een totaal volume van minder dan één kubieke centimeter. De module kan voor veel ‘smart-sensor’-toepassingen worden gebruikt zoals via robots uitgevoerde chirurgische ingrepen, zelfrijdende voertuigen en beveiligingssystemen.

Om de afmetingen van het camerasysteem drastisch te kunnen reduceren hebben de onderzoekers een optisch systeem ontwikkeld dat is gebaseerd op het principe van een zonne-concentrator. Hiermee kan op extreem korte afstand en zelfs in direct contact met de sensor een correcte afbeelding van een object worden gemaakt. De cameramodule kan via verschillende interfaces met andere hardware communiceren en kan met de bijbehorende software-ontwikkelkit eenvoudig in bestaande systemen worden geïntegreerd.

Technische eigenschappen:
- ARM Cortex M4F;
- 2 MB Flash;
- 64 MB SDRAM;
- HDR Log QVGA beeldsensor;
- Optisch systeem voor contactafbeelding;
- HF-transceiver (2.4 GHz);
- Standaard interfaces (I2C, SPI, USB, GPIO, ...);
- Zeer kleine afmetingen: 16,5 x 16,5 x 3 mm.
