Bouw een nauwkeurige 10 MHz-frequentiereferentie
Bouw een nauwkeurige 10 MHz-frequentiereferentie
Een frequentieteller is zo nauwkeurig als zijn tijdbasis. Helaas is een nauwkeurige tijdbasis kostbaar. Daarom gebruiken veel commerciële frequentietellers standaard kristallen voor deze belangrijke taak.

Sommige frequentietellers hebben een aansluiting voor een externe referentie van 10 MHz die kan worden gebruikt om de nauwkeurigheid te verbeteren. Alles wat je hoeft te doen is een nauwkeurig signaal van 10 MHz op te wekken en aan te sluiten. Maar hoe kalibreer je je nauwkeurige referentie? Tja…

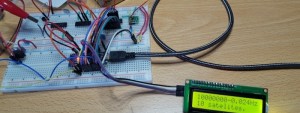

Hier is een kalibratiemethode die gebruik maakt van de 1 Hz (1 PPS ) outputpuls die beschikbaar is op veel GPS -ontvangers. De frequentie is laag, maar dat geldt ook voor de jitter, die is meestal minder dan 10 ns. Met dit signaal kan de uitgangsfrequentie van een oven-gestuurde kristaloscillator worden gemeten en aangepast om een referentie van exact 10 MHz te verkrijgen met een nauwkeurigheid van 0,005 Hz.

Lees verder op Elektor Labs…
