Gouwe ouwe: digitale versierhulp

Af en toe kom ik een oud Elektor-project tegen dat mij eraan herinnert waarom ik eigenlijk zo gepassioneerd ben door elektronica — niet alleen vanwege de innovatie, maar ook door de creativiteit en humor die erin zit. Het "digitale cersierhulpje"-project van M. Muhr uit 1979 is zo'n schakeling. Het is een grappige mix van digitale logica en romantische wanhoop. Dit apparaatje was bedoeld om een verlegen ingenieur te helpen zijn gevoelens te uiten op de enige manier die hij kende: met elektronica.


Hier is het idee. Je geeft dit kleine apparaatje aan iemand die speciaal is, die drukt op een knop en het display licht op met de onsterfelijke woorden "Hallo schoonheid". Of het nu harten verovert of juist een oogrol oplevert, daar kun je over discussiëren — maar je kunt niet ontkennen dat het leuk en origineel is.

"Het basisidee is om die pechvogels te helpen die dichtklappen wanneer ze oog in oog staan met hun geliefde, en niet in staat zijn de intensiteit van hun gevoelens in woorden uit te drukken," aldus Muhr.

De schakeling

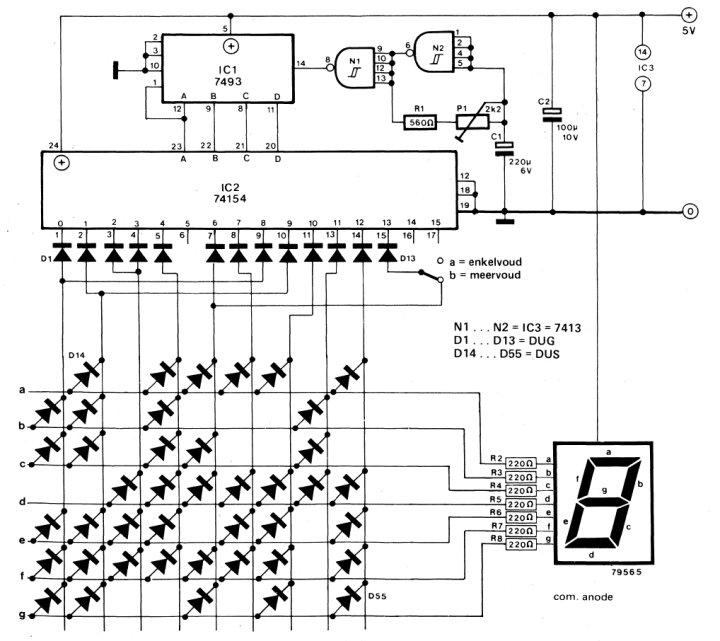

Technisch gezien is de schakeling een eenvoudig maar stijlvol voorbeeld van digitale logica in actie. Een klokgenerator bepaalt het ritme, een 4-bit binaire teller houdt de pulsen bij en een 4-naar-16 decoder loopt alle uitgangen af. Een diodematrix vertaalt die signalen naar de juiste segmenten van een Minitron-display (of vergelijkbaar), zodat elk karakter van het bericht wordt weergegeven. Je kunt zelfs het tempo aanpassen met een potentiometer om de timing te regelen — want in zowel de liefde als elektronica is timing belangrijk.

Natuurlijk, het is een beetje gek — maar dat maakt het juist zo leuk. Projecten als deze laten zien dat elektronica niet altijd serieus hoeft te zijn. Soms draait het gewoon om creativiteit, experimenteren en plezier hebben met de onderdelen en tools.

De originele digitale versierhulp

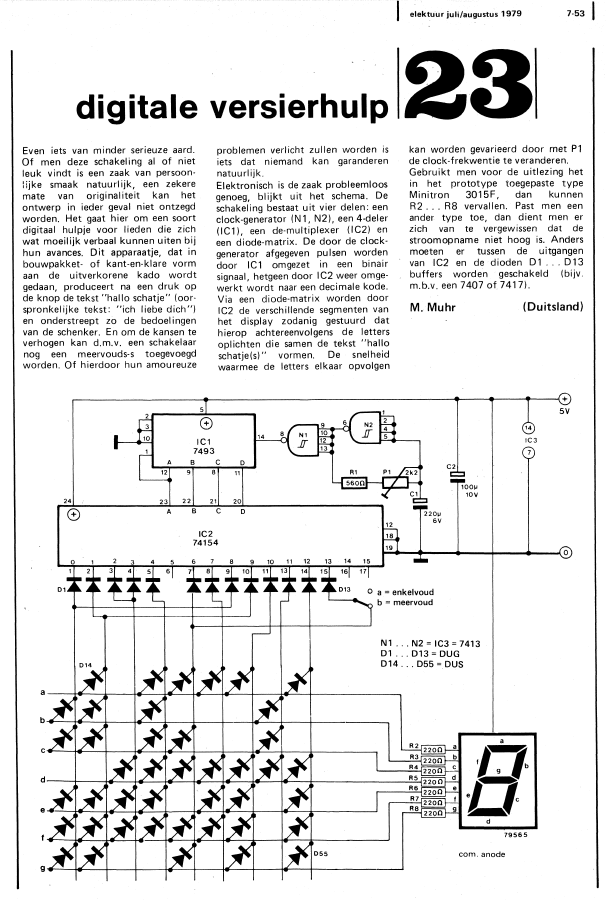

Het originele artikel, “digitale versierhulp”, verscheen in Elektor juli/augustus 1979. Als u begint aan een nieuwe versie, deel dan uw voortgang op het Elektor Labs-platform!
